Переключатель ПЕ 032

Переключатель ПЕ 032 предназначен для коммутации электрических цепей переменного и постоянного тока. Может размещаться на подвижных и неподвижных частях стационарных установок, в том числе химостойких изделиях и кузнечно-прессовом оборудовании.

Структура условного обозначения

Структура условного обозначения ПЕ ХХХХХХ исп. XX:

• ПЕ - обозначение серии переключателя;
• XX - вид привода: 01; 02; 03; 06; 07; 08; 17; 18; 19; 20; 21; 22;
• X - число контактных элементов: 1; 2;
• X - наличие буквы "X" - химостойкое исполнение;
• XX - климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ2, Т2, У2, УХЛ3, У3, Т3;
• X - комбинация контактов;1; 2; 3;
• X - материал фронтального кольца: П - пластмасса, С - сталь.

Условия эксплуатации

• Температура окружающего воздуха от –40°С до +53°С;
• Относительная влажность окружающей среды не более 90% при температуре 20°С и неболее 50% при температуре 40°С;
• Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, ухудшающихпараметры выключателей;
• Высота над уровнем моря не более 2000 м;
• Вибрационные нагрузки – частота …60 Hz при ускорении 2 g

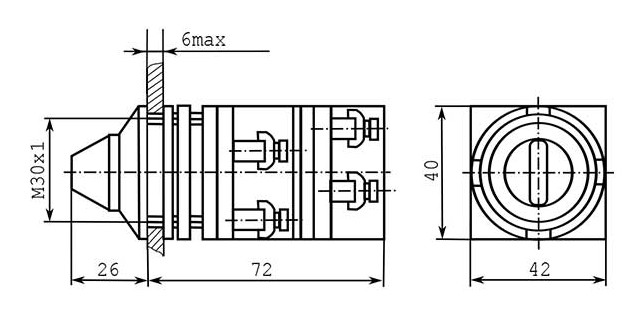

Рис.1 Схема габаритных размеров переключателя ПЕ 032

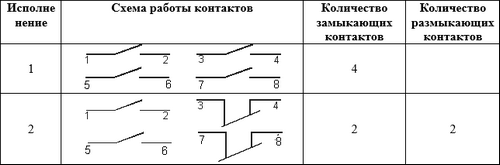

Рис.2 Схемы переключателя ПЕ 032
