Переключатель ПЕ 031
Переключатель ПЕ 031 коммутируют цепи сигнализации, питания и управления с напряжением постоянного тока до 440В и переменного тока до 660В, силой тока до 10А. Контактная группа переключателей может состоять из 1, 2, 3, 4-х замыкающих и из 1-го или 2-х размыкающих контактов в различном сочетании.
Переключения производятся на два или три положения посредством рукоятки или ключа. Крепятся переключатели путем фиксации в отверстии на панели при помощи резьбового соединения. Присоединение проводников – под винт.
Область применения
Переключатели щитовые применяются на различном оборудовании, в т.ч. химическом.
Рис.1 Схемы переключателя ПЕ 031
Условия эксплуатации
- Температура окружающего воздуха от –40°С до +53°С;
- Относительная влажность окружающей среды не более 90% при температуре 20°С и не более 50% при температуре 40°С;
- Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, ухудшающих параметры выключателей;
- Высота над уровнем моря не более 2000 м;
- Вибрационные нагрузки – частота …60 Hz при ускорении 2 g

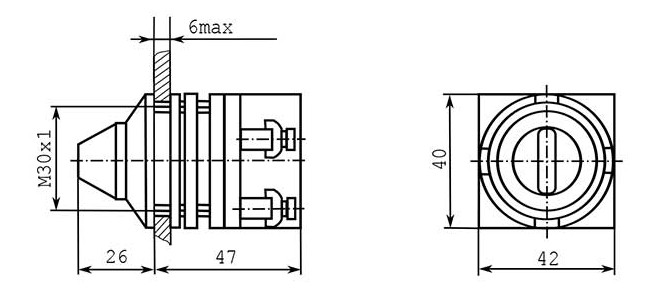

Рис.2 Схема габаритных размеров переключателя ПЕ 031
| Наименование | Значения |
| Максимальное напряжение | |
| перем. тока | 660 В |
| пост. тока | 440 В |
| Сила тока | 0,05 - 10 А |
| Номинальная частота сети переменного тока | 50 Гц и 60 Гц |
| Степень защиты | IP 40, IP54 |
Структура условного обозначения
Структура условного обозначения ПЕ ХХХХХХ исп. XX:
- ПЕ - обозначение серии переключателя;
- XX - вид привода: 01; 02; 03; 06; 07; 08; 17; 18; 19; 20; 21; 22;
- X - число контактных элементов: 1; 2;
- X - наличие буквы "X" - химостойкое исполнение;
- XX - климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ2, Т2, У2, УХЛ3, У3, Т3;
- X - комбинация контактов;1; 2; 3;
- X - материал фронтального кольца: П - пластмасса, С - сталь.
