Переключатель бесконтактный путевой БВК
Переключатели-выключатели серии БВК служат для контроля положения механизма и его отдельных узлов. Предназначены переключатели для управления бесконтактными логическими элементами и реле.
Применение переключателей БКВ
Чаще всего применяются в кузнечно-прессовом оборудовании, автоматизированных линиях, элеваторном оборудовании и мукомольном производстве.
БВК срабатывает при введении в щель алюминиевой пластины.
Структура условного обозначения
БВК 42Х-24 Х Х
- БВК – бесконтактный выключатель конечный;
- 42 – номер разработки;
- Х – номер исполнения: 4, 3, 2 или 1;
- 24 – напряжение номинальное: 24В;
- Х – исполнение климатическое: для стран с тропическим климатом – О и для стран с умеренным и тропическим климатом УХЛ;
- Х – категория размещения: 4.

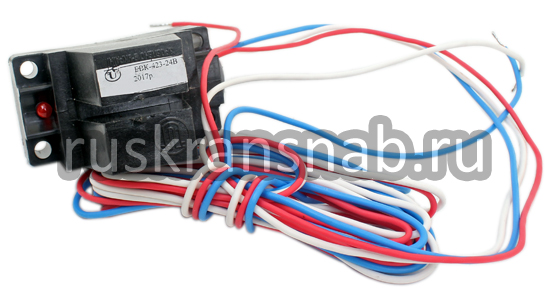

Рис. 1. Общий вид БВК-423-24В
|
Наименование параметра |
Значение |
|
Напряжение питания номинальное, В |
24 |
|
Сопротивление нагрузки, Ом не менее |
120 |
|
Колебание напряжения питания допустимое |
0,85 – 1,24 |
|
Дифференциал хода, мм не более |
3 |
|
Разброс пути срабатывания (колебание напряжения 0,85-1,1), мм не более |
±0,1 |
|
Расстояние от нижней кромки до основания щели, мм |
1…4 |
|
Разброс пути срабатывания максимальный (изменение температуры -10…+45°С), мм не более |
0,5 |
|
Расстояние между двумя перемещающимися пластинами, приводящими к срабатыванию одного и того же переключателя, мм не менее |
9 |
|
Допустимый диапазон рабочих температур, °С |
-10…+45 |
|
Допустимая высота над уровнем моря, м не более |
2000 |
Рабочая среда выключателя БВК должна быть взрывобезопасной и не должна содержать агрессивных паров и газов в концентрациях, разрушающих изоляцию и металлы.
Габаритные и присоединительные размеры

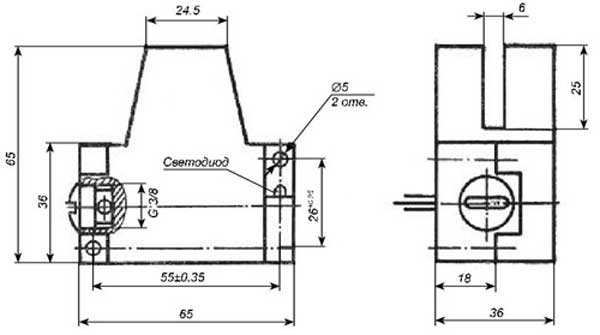

Рис. 2. Переключатель БВК 422-24 и БВК 421-24

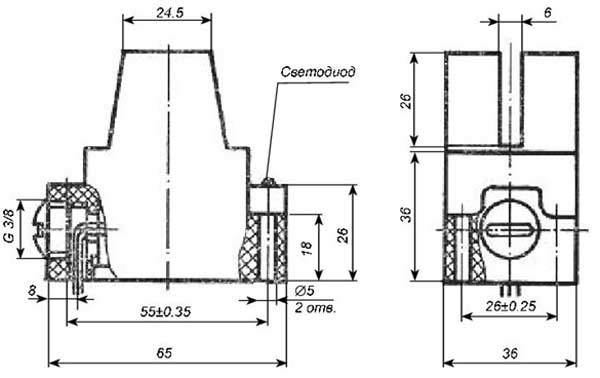

Рис. 3. Переключатель БВК 424-24 и БВК 423-24

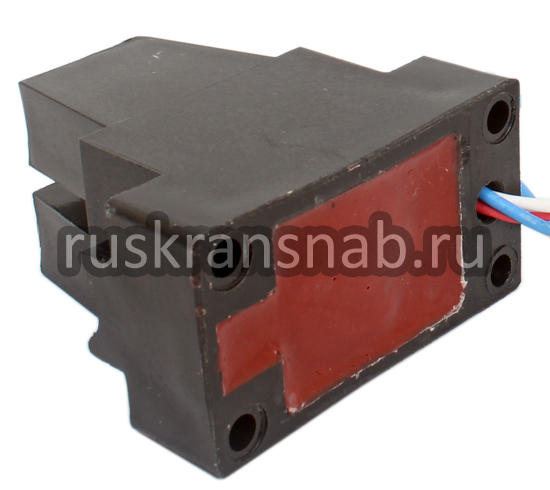

Рис. 4. Бесконтактный путевой переключатель БВК - вид сзади
