Патрон ПШМ-3
Патрон ПШМ-3 предназначены для визуального отображения информации в цепях сигнализации РЭА. Патроны ПШМ 3 для ламп I max – 0,54 А, U max – 36 В с цоколем В9s /14 по ГОСТ 17100-79.
Коды приёмок - ду 0.242.001 ТУ – «5», «7» по ТУ У 31.2-32213936-001:2007 АГ 0.242.003 ТУ

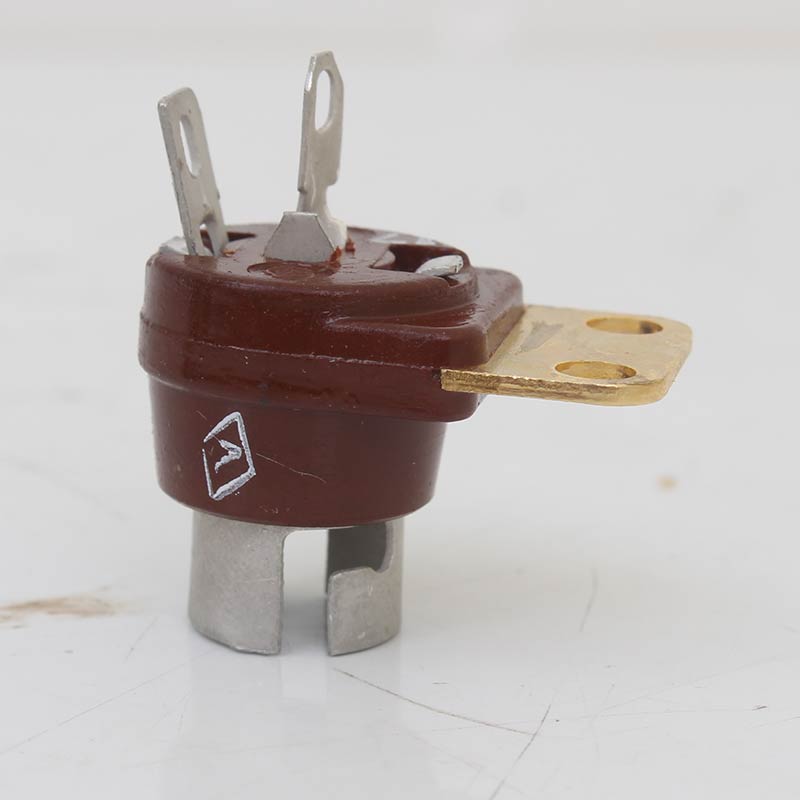

Рис.1 Патрон ПШМ-3
| Параметры | Значения |
| Электрические параметры: | |
| сопротивление электрического контакта, Ом | 0,1 |
| электрическая прочность изоляции между контактами и платой, В эфф. | 1400 |
| Сопротивление изоляции между контактами и платой, Мом | 1000 |
| Масса, г | 7,6 |
| Допускаемое количество смен лапм | 200 |
| Надежность: | |
| минимальная наработка, ч (1,3/5,7) | 10000/20000 |
| 95% срок сохраняемости, лет (1,3/5,7) | 15/20 |
| Стойкость к механическим факторам: | |
| синусоидальная вибрация, диапазон частот/амплитуда ускорения, Гц/g | 1...3000/20 |
| многократные механические удары, g | 150 |
| одиночные механические удары, g | 500 |
| линейное (центробежные) нагрузки, g | 100 |
| акустические шумы, Гц/g | 50...10000/140 |
| Стойкость к климатическим факторам: | |
| климатическое исполнения | УХЛ, В по ГОСТ 15150-69 |
| повышеная температура внешней среды, оС | 85 |
| пониженая температура внешней среды, оС | -60 |
| пониженое атмосферное давление, мм рт.ст. | 5 |
| повышенная относительная влажность воздуха, % | 98 при 35оС |
| атмосферные конденсированные осадки (иней, роса) | + |
| соляной туман, плесневые грибы (для исполнения В) | + |
| Специальные воздействоия по НО.005.058 (5,7) | гр. пр. V |

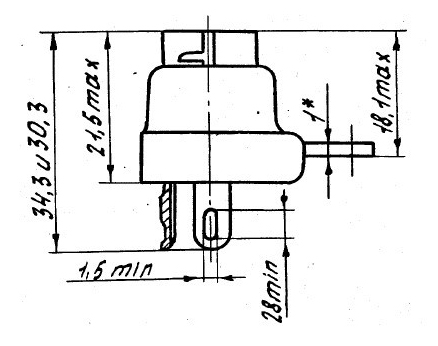

Рис.2 Габаритные размеры патрона ПШМ 3
