Ограничитель ОНТ-1

ОНТ-1 – ограничитель напряжения холостого хода. Работает данное оборудование совместно однопостовым, однофазным сварочным трансформатором. При этом рабочее напряжение ограничителя должно соответствовать 220В или 380В переменного тока, а напряжение холостого хода 80В или 45В переменного тока.

Достоинства ограничителя ОНТ-1

Совместное применение ограничителя напряжения холостого хода ОНТ-1 и сварочного трансформатора значительно увеличивает защиту рабочего персонала от поражения электрическим током. Дополнительным преимуществом ограничителя является экономия электроэнергии. Это достигается за счет существенного уменьшения тока холостого хода сварочного трансформатора.

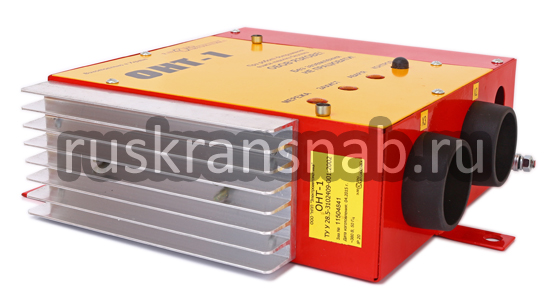

Рис. 1. Общий вид ограничителя

Технические характеристики

Описание и принцип действия

Ограничитель ОНТ-1 включает в себя: узел управления напряжением, которое поступает на первичную обмотку трансформатора, узел защиты и узел контроля.

ОНТ-1 обеспечивает следующие режимы работы:

• Холостой ход – в данном режиме узел управления обеспечивает полное напряжения питания сети на первичной обмотке трансформатора в течении 0,5с в момент разрыва сварочной дуги. Далее происходит снижение напряжения 12В (холостой ход);
• Сварка – контролируется поступление напряжения на первичную обмотку в процессе замыкания сварочной дуги;
• Контроль исправности – при нажатии на кнопку «КОНТРОЛЬ» имитируется поломка узла управления. При этом узел контроля должен обязательно подать световой сигнал о неисправности. Включается индикатор «АВАРИЯ»

Во всех выше описанных режимах узел защиты способствует целостности предохранителя и контролирует его.

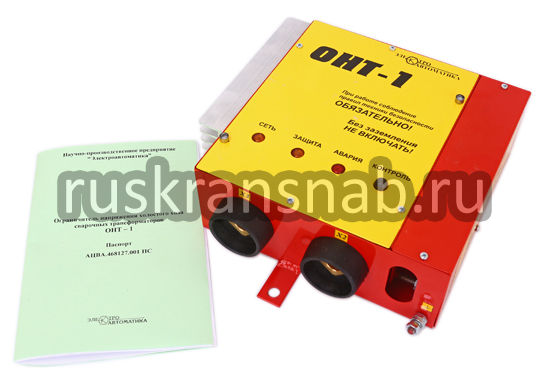

Рис. 2. Ограничитель напряжения и паспорт
