Накладки НТ
Накладки серии НТ служат для соединения конструкций с двумя трубами или кабелями с одинаковым диаметром. Накладки бывают следующих климатических исполнений: Т2, Т1, У2
Характеристики изделий по моделям:
|
Тип изделия |
Диаметр (наружный) кабеля, который закрепляется |
|
НТ-5 |
65-75 мм |
|
НТ-4 |
50-60 мм |
|
НТ-2 |
40-48 мм |
|
НТ-1 |
25-34 мм |
Технические характеристики накладок НТ:
|
Тип изделия |
Габаритные размеры, мм |
Масса (партии 1000 шт), кг |
|
НТ-5 |
106*167*28,5 |
230 |
|
НТ-4 |
96*141*28,5 |
200 |
|
НТ-2 |
75*121*23 |
90 |
|
НТ-1 |
60*83*16 |
60 |

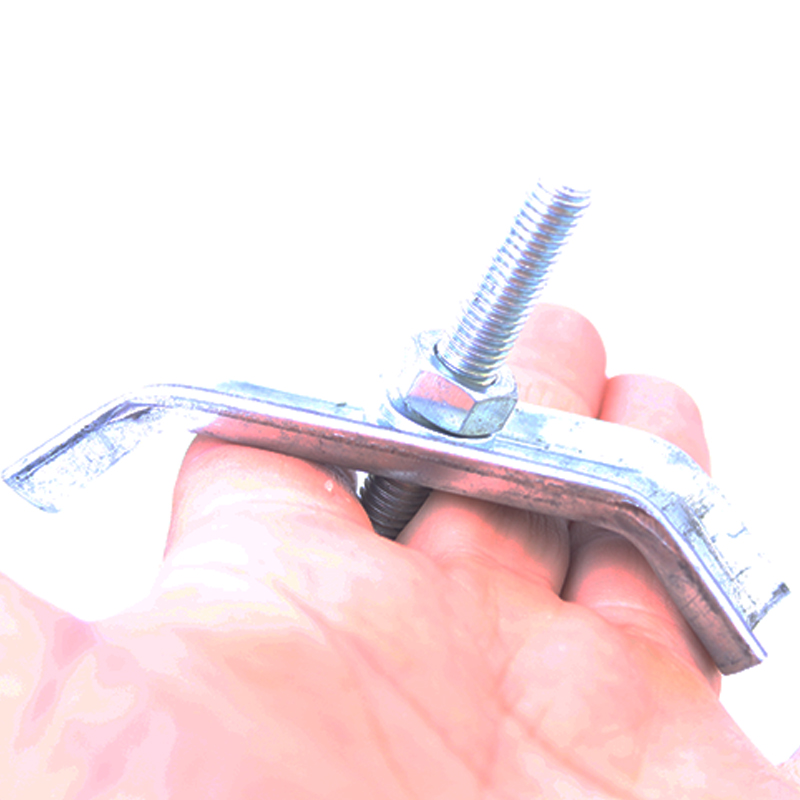

Рис.1 Внешний вид накладки НТ

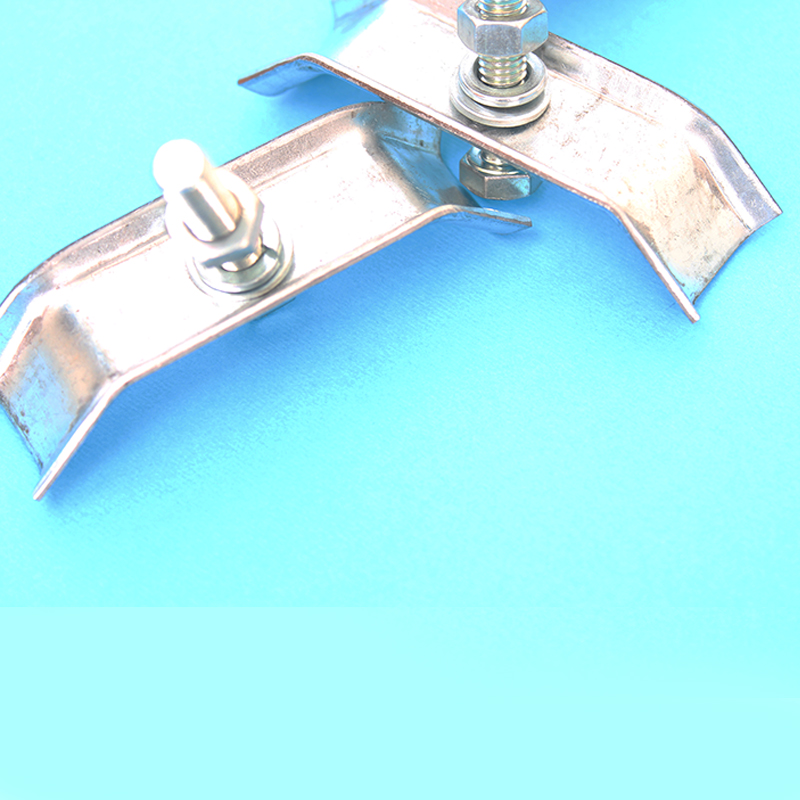

Рис.2 Общий вид накладок НТ

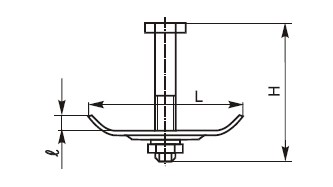

Рис.3 Схема габаритов накладок НТ
