МПЗК-50 микропроцессорный прибор защиты и контроля
Прибор МПЗК-50 служит в целях защиты/контроля электрических двигателей различных типов насосов, кроме того он обладает автоуправлением. Благодаря автоуправлению возможно обеспечить:
- водоподъем и дренаж;
- включить либо отключить двигатель;
- осуществить индикацию/контроль электротока и аварийного состояния.
С целью быстрого определения аварий в данном приборе применяются аварийные коды, если возникает аварийная ситуация, то отключается цепь управления и на индикаторе появляется буквенно-цифровой код.

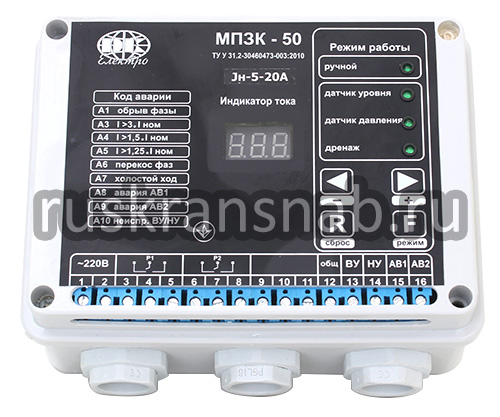

Рис. 1. Общий вид прибора защиты и контроля МПЗК-50
Преимущества
- Удобное и простое в использовании программирование уставок.
- Удобное подключение 3-х фазной силовой цепи без использования силовых клеммных колодок и зажимов.
- Световая цифровая индикация.
- Дополнительное реле для дистанционного управления и контроля за работой электродвигателей.
- Автономная работа и автосброс аварийной программы.
- Устройство защищено пропиленовым жаропрочным корпусом.
| Параметры | Значение |
| Напряжение питания прибора, В | ~220 (±10%) |
| Частота питания, Гц | 50 |
| Потребляемая мощность, Вт | 15 |
| Контроль и защита номинального тока ЭДВ по трем фазам | + |
| Диапазоны контролируемых токов электродвигателей, А | 1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А, |
| Возможность подключения через внешние трансформаторы тока для больших мощностей (свыше 160 А) | + |
| Цифровая индикация потребляемого тока ЭДВ, А | + |
| Цифровая индикация угловой скорости приводного механизма, об/мин | - |
| Цифровая индикация линейной скорости приводного механизма, м/с | - |
| Контроль и защита по номинальной угловой скорости приводного механизма | - |
| Контроль и защита по номинальной линейной скорости приводного механизма | - |
| Автоматическая работа по датчикам уровня | + |
| Автоматическая работа по датчику давления | + |
| Время срабатывания защиты при обрыве любой из фаз, с | 1 |
| Время срабатывания защиты при перегрузке больше 1,25 Iн тока уставки защиты, с | 45 |
| Время срабатывания защиты при перегрузке 1,5 Iн тока уставки защиты, с | 15 |
| Время срабатывания защиты при перегрузке 3 Iн тока уставки защиты, с | 4 |
| Величина срабатывания защиты при холостом ходе электродвигателя, % | 30% Iном |
| Время срабатывания защиты при холостом ходе электродвигателя, с | 180 |
| Время срабатывания защиты по сигналу от датчика сухого хода (насосы), с | 4 |
| Цифровые входы, шт. | 4 |
| Релейные выходы, шт. | 2 |
| Нагрузка на контакты релейного выхода при напряжении 220В переменного тока (не более), А | 2 |
| Протокол передачи данных по RS485 | - |
| Температура окружающего воздуха, С | от -50 до +50 |
| Режим работы | продолжительный |
| Степень защиты корпуса | IP20 |
| Рабочее положение | произвольное |
| Габаритные размеры, мм | 160х140х75 |
| Масса, кг | 1 |
Рис. 2. Микропроцессорный прибор защиты и контроля МПЗК-50 - вид снизу
