Модуль управления «Софт старт»
Полупроводниковый модуль управления «Софт старт» служит для плавного пуска асинхронных трехфазных двигателей, оснащенных короткозамкнутым ротором. Применяется данное оборудование как составная часть взрывозащищенного устройства плавного пуска.
Устройство модуля Софт старт
В конструкция модуля полупроводникового входят: микропроцессорный и силовой полупроводниковый блок, которые соединены между собой при помощи жгута проводов.
Принцип действия
Работа модуля базируется на принципе питания трехфазного асинхронного электродвигателя через постепенное увеличение напряжения в момент пуска. Это достигается благодаря применению тиристорных коммутаторов, включенных встречно-параллельно (2 штуки в каждой из фаз питающей сети).
|
Наименование параметра |
Значение |
|
Напряжение силовой цепи номинальное, В |
1 140 |
|
Вид тока силовой цепи |
Переменный |
|
Частота тока силовой цепи, Гц |
50 |
|
Напряжение управляющей цепи, В |
30-40 |
|
Вид тока управляющей цепи |
Переменный |
|
Частота тока управляющей цепи, Гц |
50 |
|
Интервал изменения напряжения рабочего (от номинального), % |
85-110 |
|
Максимальный номинальный ток нагрузки, А |
400 |
|
Максимальная потребляемая мощность управляющей цепи, Вт |
25 |
|
Число пусков с интервалом в одну минуту в случае максимальной нагрузки (время пуска 10 сек) |
4 (6) в час |
|
Степень защиты блока управления (БУ) |
IP20 |
|
Степень защиты силового модуля (СМ) |
IP00 |
|
Допустимая рабочая температура, °С |
-10…+45 |
|
Максимально допустимая влажность воздуха при температуре +35°С, % |
98 |
|
Климатическое исполнение согласно ГОСТ 15150-69 |
УХЛ |
|
Категория размещения согласно ГСОТ 15150-69 |
5 |
|
Рабочее положении в пространстве |
произвольное |

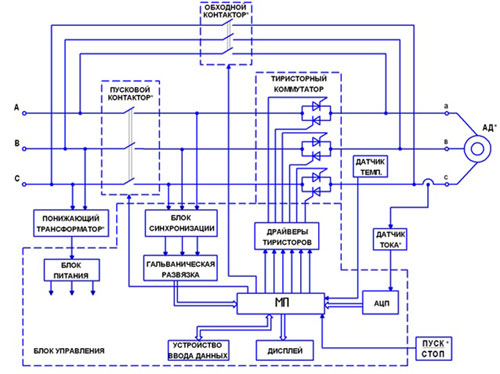

Рис. 1. Система управления плавным пуском
Комплект поставки
В комплект поставки полупроводникового модуля управления «Софт старт» входят:
- Модуль силовой – 1шт;
- Модуль микропроцессорный – 1шт;
- Температурный датчик – 1шт;
- Техническая документация: паспорт – 1шт, руководство по эксплуатации – 1шт.
