Модуль процессора ПРЦ7
Модуль процессора ПРЦ7 разработан для эффективного обмена данными между контроллерами Ремиконт или Ломиконт. Также с помощью данного оборудования возможна арифметическая обработка данных по заданной программе.
Модуль ПРЦ7 можно применять для замены ранее производимых модулей ПРЦ5 и МУС2.
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
5, 12 |
|
Вид тока питающей сети |
Постоянный |
|
Максимальная потребляемая мощность, ВА |
6 |
|
Разрядность процессора, бит |
8 |
|
Частота тактовая, МГц |
2 |
|
Индикация: |
|
|
Установленных режимов |
Есть |
|
Неисправностей |
Есть |
|
Климатическое исполнение согласно ГОСТ 15150-69 |
УХЛ |
|
Категория размещения согласно ГОСТ 15150-69 |
4.2 |
|
Степень защиты |
IP00 |
|
Габаритные размеры |
253х21х182 |
|
Масса, кг не более |
0,3 |
Устройство и принцип действия
На лицевой панели, изготовленной из пластика расположены разъемы, предназначенные для подключения средств индикации, внешних абонентов и органов управления.
Сам модуль состоит из платы печатного монтажа, на которой размещены радиоэлементы и к которой подведены сигналы связи с устройствами контроллера.
Комплект поставки
В комплект поставки модуля входит:
- Модуль процессора ПРЦ7 – 1шт;
- Модуль пульта оператора МПО2 – 1шт;
- Техническая документация: паспорт – 1шт, руководство по эксплуатации – 1шт.

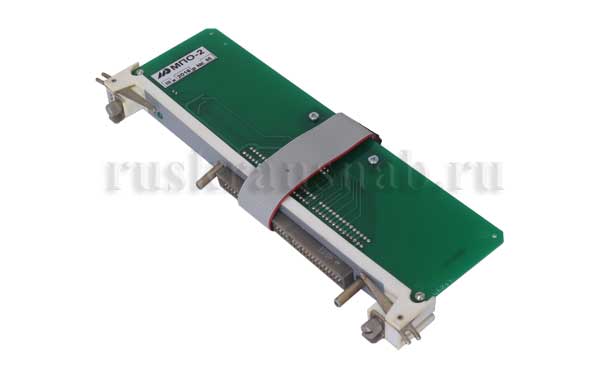

Рис. 1. Модуль пульта оператора МПО-2

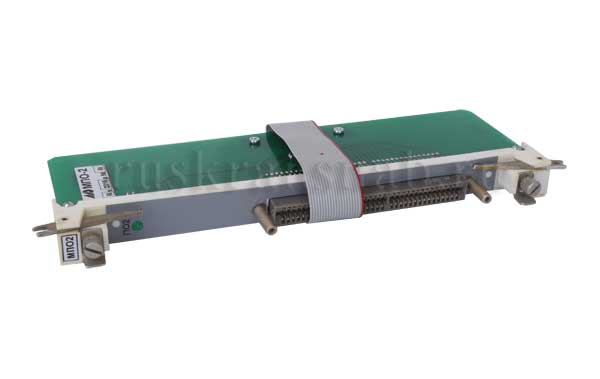

Рис. 2. Боковой вид модуля
