Милливольтметр МВЦ-108МП
Милливольтметр МВЦ-108МП предназначен для измерения напряжения постоянного тока, ЭДС преобразователей термоэлектрических. Используется в качестве высокоточного средства измерений при проведении прецизионных измерений, калибровке, поверке и настройке рабочих средств измерений в лабораториях предприятий и научно-исследовательских учреждений.
| температура окружающей среды, °С для нормальных условий эксплуатации | 20 ± 2 |
| для рабочих условий эксплуатации | от 10 до 35 |
| относительная влажность воздуха, % | от 30 до 80 |
| атмосферное давление, кПа | от 84,0 до 106,7 |
| изменение температуры окружающей среды в течение 1 часа, ºС | не более 1 |
Область применения
Милливольтметр МВЦ-108МП применяют для метрологического контроля, первичной и периодической поверки, калибровки преобразователей термоэлектрических типов K, L, N, J, R, S, и других в соответствии ДСТУ EN 60584-1: 2016.
Предусмотрена связь с персональным компьютером через интерфейс RS-485.
Милливольтметр соответствует требованиям следующих стандартов:
- IEC 61010-1: 2014, IEC61010-4.2-030: 2014 Технического регламента низковольтного оборудования;
- IEC61326-1: 2014, ИЕС61326-24: 2014 Технического регламента электромагнитной совместимости оборудования.
| Диапазон измерения мВ | від -100 до +100 |
| Предел допускаемой основной абсолютной погрешности во всем диапазоне измерения при нормальных условиях эксплуатации (20± 2°С), мВ | ± 0,002 |
| Дополнительная погрешность от изменения температуры окружающего воздуха на 10 °С не превышает ½ границы допускаемой основной погрешности | |
| Число десятичных разрядов индикации | 6 |
| Цена наименьшего разряда, мВ | 0,0001 |
| Входное сопротивление, не менее, МОм | 10 |
| Предел допускаемой основной абсолютной погрешности измерения температуры свободных концов, ºС | ± (0,1+0,01|Т-20|), де Т –температура свободных концов |
| Напряжение питания, В; Гц | 220 (+33/-44 В); 50 ± 1 |
| Потребляемая мощность, не более, Вт | 2 |
| Время установления рабочего режима после включения, не более, мин. | 30 |
| Степень защиты милливольтметра | IP40 |
| Количество входов | 2 |
| Электрическое сопротивление изоляции между входными цепями, питание и выходом на ПК не менее, МОм | 20 |
| Электрическая изоляция между цепями питания, входящими кругами и выходом на ПК выдерживает испытательное напряжение переменного тока частотой 50 Гц (эффективное значение), В | 1500 |
| Средний срок службы, не менее, лет | 8 |
| Масса милливольтметра, не более, кг | 0,5 |
| Габаритные размеры милливольтметра, мм | 147х50х140 |

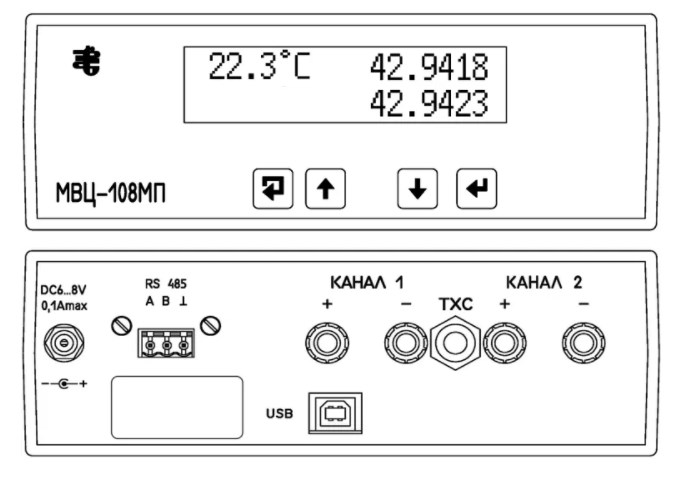

Рис.1 Функциональные элементы на передней и задней панели
