Микшер-усилитель SM5120
Микшер-усилитель SM5120 предназначен для:
- организации местного вещания на промышленных предприятиях, вокзалах, объектах торговли, в учебных заведениях, медицинских учреждениях и в других местах, где необходимо микшировать и передавать звуковую информацию от нескольких источников, между которыми могут быть заданы различные уровни приоритета, на большие расстояния с минимальными потерями мощности в трансляционных линиях;
- работы в качестве системного блока в составе конференцсистем типа «круглый стол» и систем озвучивания совещаний.
Исполнение
Микшер-усилитель SM5120 выполнен в виде сборной конструкции, закрытой сверху съёмной крышкой. На боковых стенках и съёмной крышке предусмотрены вентиляционные отверстия.

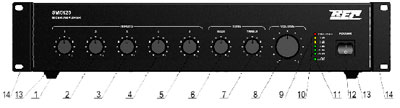

Рис.1. Схема передней (лицевой) панели микшера-усилителя SM5120
1, 2, 3, 4, 5 – регуляторы INPUTS (1, 2, 3, 4, 5), предназначенные для плавной регулировки усиления по каждому из соответствующих сигнальных входов УТМ;
6, 7 – регуляторы TONE (BASS, TREBLE), предназначенные для регулировки тембра (амплитудно-частотной характеристики) соответственно по низким (НЧ) и высоким (ВЧ) частотам;
8 – регулятор VOLUME, предназначенный для регулировки общего усиления (уровня выходного сигнала) УТМ;
9 – индикатор PROT/MUTE, предназначенный для сигнализации соответственно об аварийном состоянии УТМ либо выключении выходного усилителя (см. п. 2б раздела 1.3.3);
10 – индикаторы (0db, -3dB, -6dB, -11dB, -16dB), предназначенные для контроля выходного напряжения УТМ;
11, 12 – клавишный переключатель POWER и соответствующий ему индикатор ON, предназначенные для включения и индикации включения сетевого питания;
13 – бамперы квадратные (ножки (4 шт.)), входят в комплект монтажных частей, устанавливаются пользователем;
14 – кронштейны (2 шт.), предназначенные для установки УТМ в рэк стойку, входят в комплект монтажных частей, устанавливаются пользователем.
| Наименование параметра | SM5120 |
| Номинальные выходные напряжения, В | 50; 100 |
| Выходная мощность, ограниченная искажениями, Вт, не менее | 120 |
| Номинальное сопротивление нагрузки, Ом:– по выходу 50 В– по выходу 100 В | 20,883 |
|
Полное входное сопротивление по входам INPUT 1–4, кОм, не менее:
|
0,6 |
| Полное входное сопротивление по входу INPUT 5, кОм, не менее: | 10 |
|
Минимальная ЭДС источника, по входам INPUT 1–4, мВ, не более:
|
1,5 |
| Минимальная ЭДС источника, по входу INPUT 5, мВ, не более: | 200 |
| Полное выходное сопротивление по выходамMIXER OUTPUTS (LINE, SLAVE), Ом, не более | 600 |
|
Напряжение по выходам MIXER OUTPUTS, В, не менее:
|
1 |
| Минимально-допустимое сопротивление нагрузки по выходам MIXER OUTPUTS (LINE, SLAVE), кОм | 1 |
| Пределы регулирования тембра на низкой НЧ (100 Гц) и высокой ВЧ (10 кГц) частоте, дБ, не менее | ±10 |
| Эффективный диапазон частот, ограниченный усилением, Гц, не уже | 50 ... 16000 |
| Неравномерность частотной характеристики усиления в эффективном диапазоне частот (при среднем положении регуляторов тембра НЧ и ВЧ), дБ, не более | 3 |
| Общие гармонические искажения на выходе в эффективном диапазоне частот при номинальной выходной мощности, %, не более | 1 |
| Отношение сигнал/шум при номинальном выходном напряжении, дБ, не менее | 65 |
| Напряжение фантомного питания, В | 15±10% |
| Степень защиты | IP20 |
| Габаритные размеры, мм, не более | 483х245х96 |
| Масса, кг, не более | 5 |
| Мощность, потребляемая от сети переменного тока, ВА, не более | 240 |
