Микропроцессорный контроллер CP1006
Контроллер CP1006 предназначен для работы в распределительных устройствах. Главная функция изделия – это непрерывное измерение значений напряжений и токов, а также сохранение в архиве полученных значений и дальнейшая их передача главному контроллеру сети.
Основные данные
Контроллер для распределительных устройств CP1006 имеет стандартную программу (прошивку), которая обеспечивает управление выходами, сбор данных от входов, ежеминутное сохранение значений и состояний. Дополнительно в стандартной программе предусмотрена возможности перехода устройства из режима ведомого в режим ведущего контроллера. При заказе данного оборудования возможна загрузка нестандартных программ, направленных на определенную задачу, или производитель может модифицировать стандартную программу и предоставить ее для самостоятельной загрузки. На сайте разработчика предоставлены программы для самостоятельной установки.
Конфигурация
- Внешний аккумулятор;
- Энкодер для навигации по пунктам меню;
- TFT дисплей;
- Выход VGA, оснащенный гальванической развязкой и подключения монитора;
- Вход RS232, оснащенный гальванической развязкой и подключения монитора;
- Сторожевой таймер, предусмотрен автоматический сброс при зависания и сбоях;
- Электронный самописец;
- Ежеминутное сохранений;
- Сохранений «по событию»;
- Быстроразъемное соединение на всех подключениях;
- Интерфейс RS48 – 2шт для обмена данными по Modbas RTU;
- Возможность монтажа на рейку DIN35;
- Возможность автоматического выбора скорости передачи данных в интервале 2-9,6 Мб/с;
- Дополнительное кодирование при хранении и передачи данных;
- Доступ к архиву данных через USB интерфейс.
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
24 |
|
Число измерительных входов переменного напряжения 0-275 В |
10 |
|
Число входов переменного тока 0 - 5 А |
12 |
|
Величина тока подзарядки внешнего аккумулятора, А |
0,1 |
|
Величина архива событий, Гб |
4 |
|
Скорость передачи данных, Мб/с |
9,6 - 2 |
|
Интервал напряжений питающих, клеммы +24 V, -24 V, В |
22 - 26 |
|
Интервал измеряемых напряжений, клеммы N, UI1 - UI10, В |
0 - 275 |
|
Интервал токов измеряемых, клеммы CI1 (N1) - CI12(N12), А |
0 - 5 |
|
Мощность потребляемая, Вт |
4 - 6 |
|
Запас хода энергозависимых часов в случае отсутствия питания, лет |
10 |
|
Допустимая температура хранения, °С |
-35…+85 |
|
Допустимая рабочая температура, °С |
0…+40 |
|
Напряжение изоляции интерфейсов RS485, В |
400 |

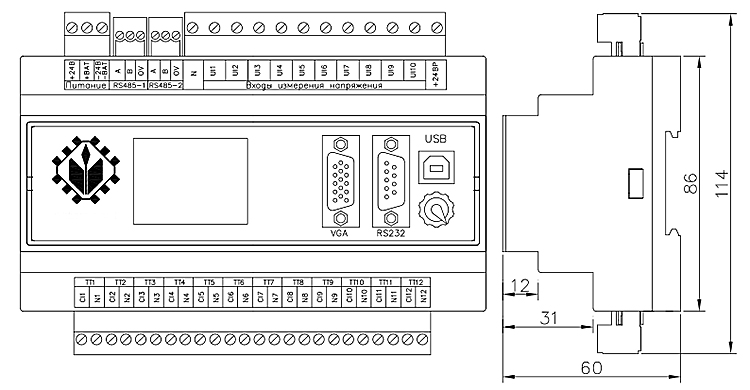

Габаритные размеры микропроцессорного контроллера CP1006
