Магнит ЭМТ-22
Электромагнит ЭМТ 22 разработан для систем автоматического и дистанционного управления различными механизмами. Данные магниты могут работать во взрывоопасных зонах как в помещениях, так и на наружных установках (согласно гл. 7.3 «Правила устройства электроустановок»). В зонах работы данного оборудования могут образовываться взрывоопасные смеси групп Т1, Т2 и категорий IIB, IIА в соответствии с ГОСТ12.1.011.
Чаще всего ЭМТ 22 используют на трубопроводах в запорной арматуре и на металлургических комбинатах в технологических установках, так же ЭМТ 22 хорошо зарекомендовали себя в работе на ТЭС и ТЭЦ.
Технические характеристики
|
Наименование |
Величина |
| Ход якоря, номинальный, мм |
10+0,2 |
| Тяговое усилие, номинальное, Н |
120 |
| Сила удерживающая, Н не менее |
185 |
| Мощность, потребляемая номинальная, в случае удерживания, Н не более |
15 |
| Мощность, потребляемая номинальная, в случае форсированного включения, Н не белее |
125 |
| Время возврата, сек |
0,2 |
| Время срабатывания, сек |
0,5 |
| Рабочее напряжение, номинальное. Ток переменный, частота 50Гц, В |
220 |
| Масса, кг не более |
13 |

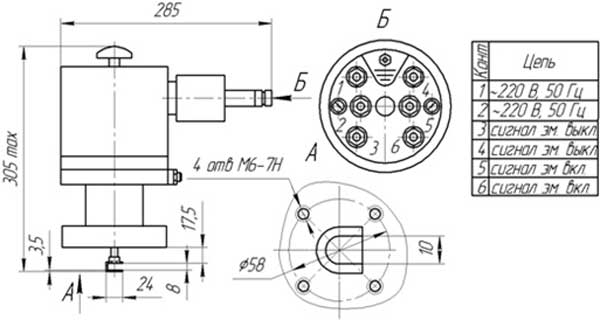

Габариты электромагнита
Структура условного обозначения
| ЭМТ – тип электромагнита; |
| 22 - № серии; |
| 1,2 – ток питающей сети (2 – однофазный переменный, 1 - постоянный); |
| 1 – прямоходные (траектория движения якоря); |
| 2 – толкающий, одностороннего действия (способ воздействия магнита на механизм исполнительный); |
| 54 – IP54, степень защиты; |
| У3, Т3 – климатическое исполнение. |
