Магнит ЭМТ-2-37-М
Магниты ЭМТ-2-37-М разработаны для приводов элементов автоматических систем защит на ТЭЦ и ТЭС. Также возможно использование в приводах исполнительных механизмов, в роле привода запорных вентилей в системах автоматического и дистанционного управления на установках промышленных трубопроводов.
Электромагниты типа ЭМТ 2 -37-М являются полными аналогами магнитов типа ЭМ-69 и ЭВ-3.
Устройство и принцип действия
Данный электромагнит – моноблочная конструкция, состоящая из электромагнита снятия защелки, силового электромагнита, блока управления и механизма защелки.
В момент подачи напряжения на силовой электромагнит, начинается перемещение якоря вверх. При завершении перемещения якоря механизм защелки автоматически фиксирует якорь в верхнем положении. Напряжение, которое подается на катушку силового электромагнита отключается с помощью встроенного путевого выключателя.
Для возврата якоря в низ напряжение подается на электромагнит снятия с защелки.
Технические характеристики
| Наименование параметра | Величина |
| Тяговое усилие номинальное, Н | 120 |
| Ход якоря номинальный, мм | 30 |
| Мощность, потребляемая силового магнита, номинальная, Вт | 400 |
| Мощность, потребляемая магнита защелки, номинальная, Вт | 250 |
| Время срабатывания, сек | 0,5 |
| Время возврата, сек | 0,1 |
| Продолжительность включения, относительная, ПВ % | 5 |
| Частота вращения, номинальная, вкл/ч | 600 |
| Рабочее напряжение, номинальное. Ток переменный, В | 220 |
| Масса, кг не более | 14 |

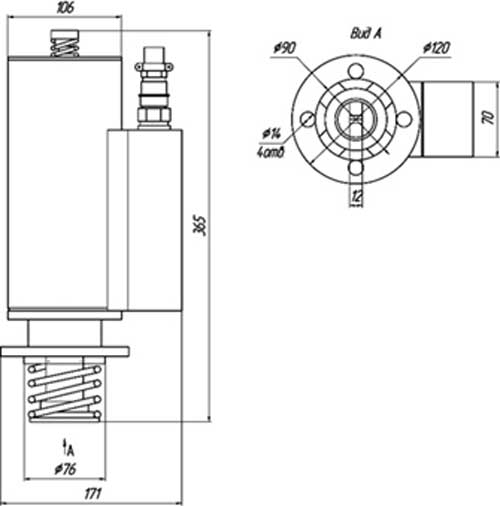

Схема размеров магнита
Условия эксплуатации
- Климатическое исполнение У
- Категория размещения 3 согласно ГОСТ 15150-69;
- Рабочее положение электромагнита в пространстве – вертикальное;
- Температура окружающего воздуха -40°С…+50°С;
- Не более 1000 м – высота над уровнем моря;
- Номинальное значение воздействия механических факторов - группа механического исполнения М9 согласно ГОСТ 17516.1-90.
