Кран шаровый блочный BKH-G12 DN 13 PN500 с отв. MHA
Краны шаровые 2-ух ходовые BKH-G12DN13PN500 с отв. MHA предназначены для множества гидравлических устройств, включая мобильные установки и промышленное оборудование.

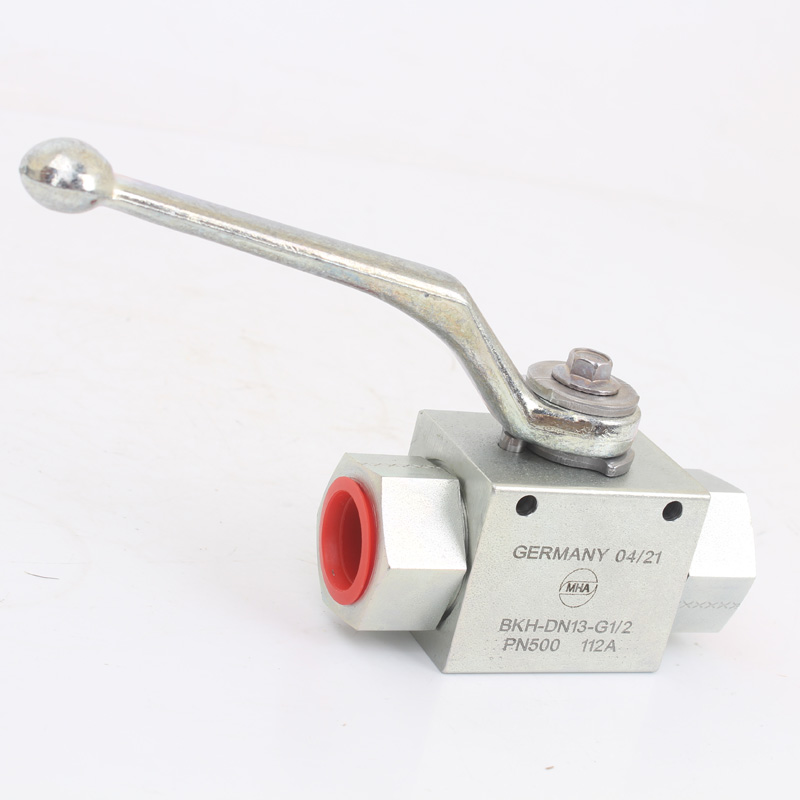

Рис.1 Кран шаровый блочный BKH-G12 DN 13 PN500
| Типоисполнение | I | B | H | h | m | v | SW | K | H1 | H2 | Рычаг |
| BKH-DN13 | 48 | 35 | 54 | 40 | 19 | 11 | 9 | 115 | - | 89 | Zn |

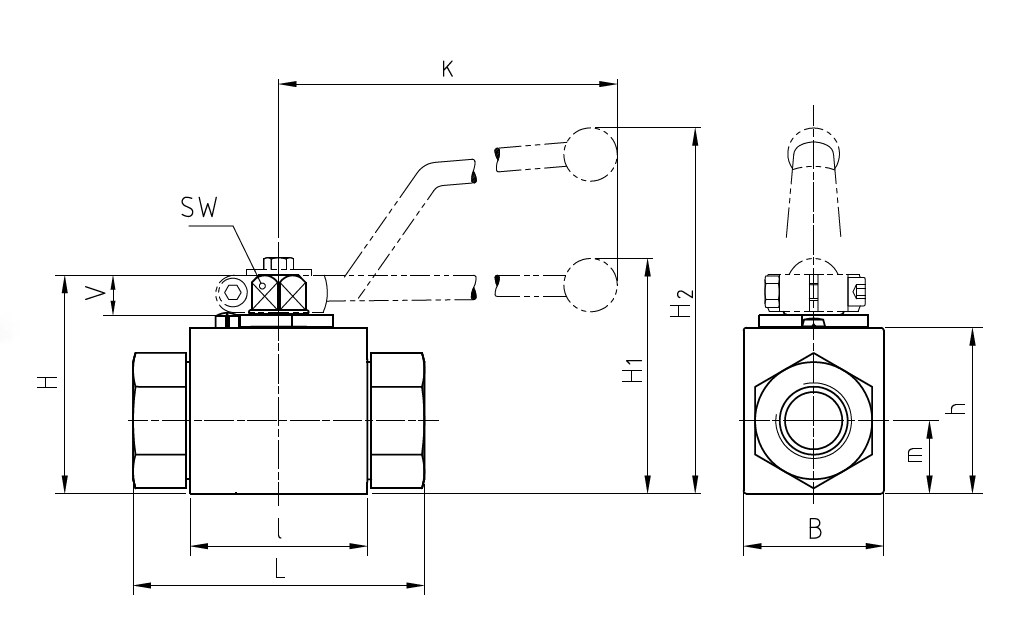

Рис.2 Схема габаритных размеров шарового блочного крана BKH-G12
| Типоисполнение | LW | L | i | D | Масса, кг |
| BKH-DN13-G1/2 | 13 | 83 | 16,3 | G1/2 | 0,6 |

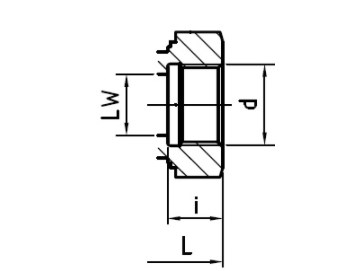

Рис.3 Соединение шарового блочного крана BKH-G12
Устройство и работа
Принцип работы 2-х ходового крана BKH —открывать или блокировать поток, эти краны не должны использоваться в качестве регуляторов расхода, поэтому всегда должны быть полностью открытыми или полностью закрытыми.
| Диапазон рабочих температур | -20°C… +100°C |
| Максимальное давление | 500 бар |
| Проходное сечение | DN13 |
| Материал | сталь |
