Контур согласующий СК-6
Высокочастотные заградители
Запирающие и согласующие контуры (заградители) служат для ослабления шунтирующего действия тяговых подстанций, разъединителей и силовых трансформаторов на высокочастотный канал поездной радиосвязи, которая осуществляется при помощи проводов электроснабжения. Контур СК-6 часто используется для согласования волнового сопротивления коаксиального кабеля радиостанции с входным сопротивлением возбуждающих проводов. Его дополнительная функция: качественное улучшение условий распространения высокочастотной электромагнитной энергии по проводам продольного электроснабжения.
Контуры СК-6 имеются в наличии на складе!
Конструкция контура
СК-6 представляют собой колебательный параллельный контур, настроенный на частоту канала поездной радиосвязи. Заградитель имеет малое сопротивление, не превышающие 0,025Ом, предназначенное для токов промышленной частоты и большое сопротивление, равное 10-20кОм, предназначенное для резонансной частоты.

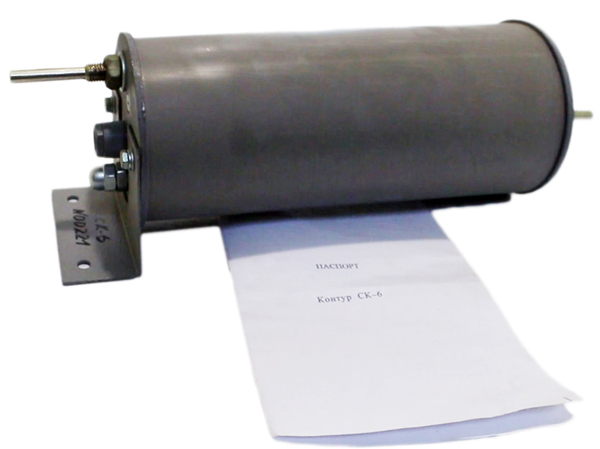

Рис. 1 - согласующий контур СК-6 и паспорт
|
Наименование параметра |
Величина |
|
Контур СК-6 |
|
|
Ток нагрузки предельно допустимый, А не более |
85 |
|
Индуктивность, мкГн |
7,5±0,75 |
|
Сопротивление постоянному току, Ом не более |
0,002 |
|
Добротность, не менее |
100 |
|
Сопротивление на частоте резонанса, кОм не менее |
10 |
|
Частота резонанса |
2130±10,65 |
|
Масса, кг не более |
3,5 |
|
Допустимая температура окружающей среды, °С |
-50….+60 |
При использовании СК-6 для обеспечения электробезопасности каждый из возбуждающих проводов должен быть подсоединен к заземляющему устройству. Расстояние между осями контуров, расположенных на одной траверсе не должно быть меньше 400мм.
Варианты схемы подключения радиостанции при работе на две нагрузки с использованием СК-6.
Рис. 2 - электрическая схема
Рис. 3 - габаритные размеры
Комплект поставки
- Контур СК-6 685442.001-01 - 1 шт.
- Зажим 301112.016 - 2шт.
- Паспорт - 1 экз.
