Контроллер микропроцессорный CP1003
Контроллер общего назначения CP1003 используется совместно с выходными реле для управления выходных цепей и работы со входными сигналами дискретного типа. Работа контроллера зависит от типа загруженной программы (прошивки). Стандартная программа позволяет собирать информацию о состоянии входов и принимать команды включения реле, а также отображает информацию на дисплее.
Отличительные особенности
- Версия контроллера позволяет использование применения нестандартных прошивок, адаптированных под конкретные задачи.
- В контроллер встроены энергозависимые часы.
- Контроллер CP1003 сохраняет события в памяти, при этом сохраняются все новые и измененные данные. Архивные данные доступны и отображаются на экране устройства.
- Стандартная прошивка контроллера доступна на сайте разработчика.
|
Обозначение |
CP10031 |
CP10032 |
CP10033 |
CP10034 |
|
Вид |
|
|
|
|
|
DIN35 монтажной конструкции |
+ |
+ |
+ |
+ |
|
Наличие сторожевого таймера |
+ |
+ |
+ |
+ |
|
Наличие энергозависимых часов |
+ |
+ |
+ |
+ |
|
Архивная память, кол-во событий |
65535 |
65535 |
65535 |
65535 |
|
Наличие Modbus RTU |
+ |
+ |
+ |
+ |
|
Наличие Энкодера навигации |
+ |
+ |
+ |
+ |
|
Меню на русском языке |
+ |
+ |
+ |
+ |
|
Дисплей графического типа |
+ |
+ |
+ |
+ |
|
USB-ISPmkII – Возможность замены прошивки |
+ |
+ |
+ |
+ |
|
USB-Serial |
+ |
+ |
+ |
+ |
|
RS485-2 |
+ |
+ |
+ |
+ |
|
RS485-1 |
+ |
+ |
+ |
+ |
|
Выходное реле, шт. |
20 |
20 |
20 |
20 |
|
Уровень тока и напряжения выходных реле, В/А |
220/0,5 |
220/0,5 |
220/0,5 |
220/0,5 |
|
Входы, шт. |
32 |
32 |
32 |
32 |
|
Подзаряд аккумулятора |
- |
- |
+ |
+ |
|
Напряжение дискретных входов |
12…24В пост/перем |
12…24В пост/перем |
12…24В пост/перем |
12…24В пост/перем |
|
Уровень напряжения питания, В |
24 |
24 |
220 |
220 |
|
Параметры |
Значения параметров |
|
Уровень напряжения изоляции интерфейса RS485, В |
400 |
|
Колебания температуры эксплуатации, °С |
от 0 до + 70 |
|
Колебания температуры хранения, °С |
от -30 до +85 |
|
Запас хода энергонезависимых часов при отсутствии питания, лет |
10 |
|
Вместимость архива, событий |
65535 |
|
Ток через выходы Х1-Х20, А |
0,5 |
|
Уровень потребляемой мощности, Вт |
4 - 15 |
|
Уровень входного напряжения на входах Y1-Y32 относительно СОМ1, СОМ2 CP10033, CP10034, В |
110 - 220 |
|
Уровень входного напряжения на входах Y1-Y32 относительно СОМ1, СОМ2 CP10031, CP10032, В |
12 - 26 |
|
Диапазон питающих напряжений CP10033, CP10034, клеммы L, N, В |
110 - 220 |
|
Диапазон питающих напряжений CP10031, CP10032, клеммы +24V,-24V, В |
20 - 26 |

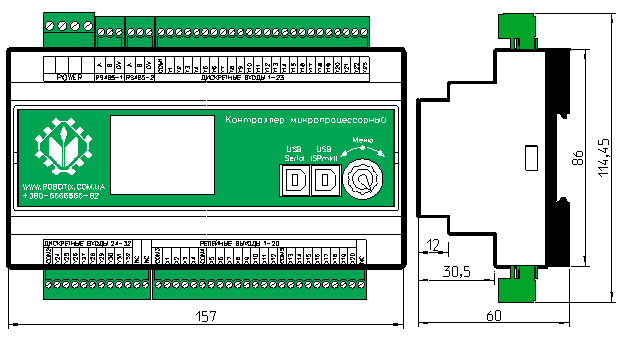

Рис.1 - габаритные размеры CP1003

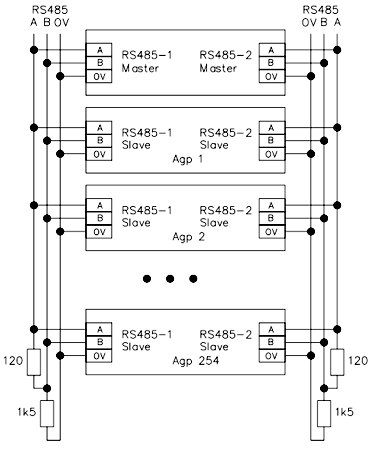

Рис.2 - схема включения нескольких контроллеров общего назначения
