Контакторы ТКД

Контакторы электромагнитные ТКД101, ТКД102, ТКД103, ТКД12, ТКД133, ТКД201, ТКД202, ТКД203, ТКД233, ТКД501, ТКД502, ТКД503, ТКД511, ТКД533 представляют собой электромагнитное устройство, предназначены для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В.

Область применения

Наиболее частое применение контакторы ТКД нашли в авиационном и сварочном оборудовании.

Конструкционные особенности и обозначения

Номинальное напряжение постоянного тока в цепи управления (катушки контактора) и в цепи главных контактов – 27В (от 24В до 30В). Номинальный ток в цепи главных контактов – 10А, 20А и 50А в зависимости от серии.

В основе принципа работы контактора заложены свойства электромагнита. При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи. При отсутствии управляющего напряжения – контакты размыкаются.

Способ крепления – винтовое, через отверстия в корпусе. Присоединение проводников – переднее.

Условное обозначение:

Буквы в конце маркировки контакторов ТКД обозначают:

• Д/К – длительный/кратковременный режим работы;
• О – температура окружающей среды -60...+85°С;
• Т – теплостойкий, температура до +130°С;
• Г – герметичный корпус контактора;
• Б – наличие блока вспомогательных контактов;
• Л – сниженная масса контактора.

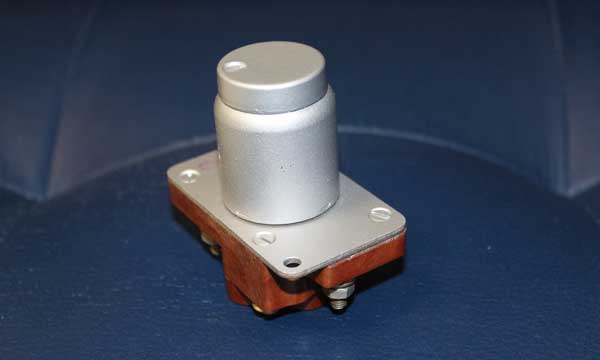

Рис. 1 - Внешний вид контактора ТКД

Технические характеристики

Контакторы ТКД502 ДТ используются для подключения двух цепей постоянного тока и производятся с двумя парами разомкнутых контактов.

Контакторы ТКД201 КТ, ТКД201 Д1, ТКД101 Д1, ТКД501 КОД, ТКД501 ДОД разработаны для подключения всего одной цепи постоянного тока в различных климатических условиях. Выпускаются с одной парой разомкнутых контактов.

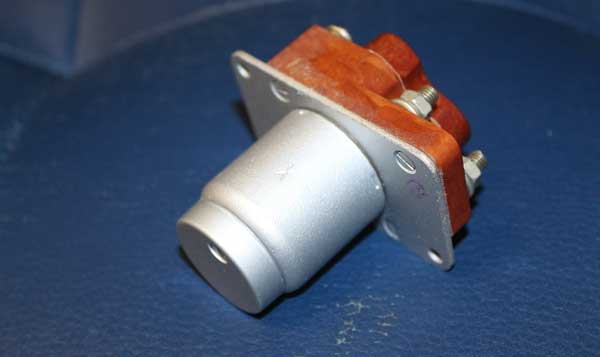

Рис. 2 - Контактора ТКД вид сбоку
