Контактор ТКС201ДОД

Контактор одноцепневой включающий ТКС201ДОД используется в электросистемах  в авиационной технике.

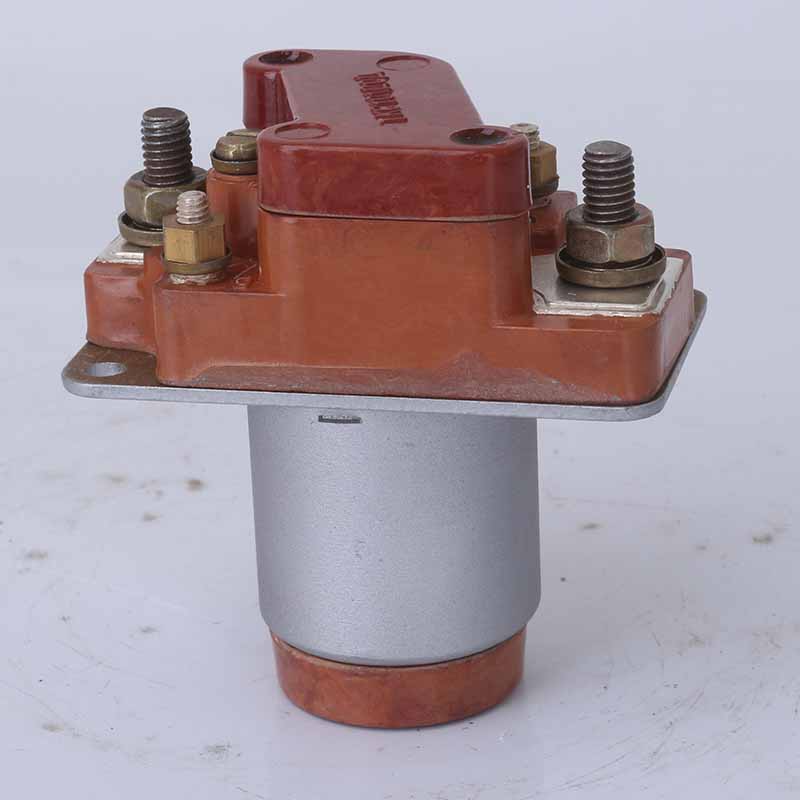

Рис.1 Контактор ТКС 201 ДОД

Структура условного обозначения

ТКС201ДОД

• Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
• К - обозначение аппарата: К - контактор;
• С - номинальная коммутируемая сила тока А:
  • буква Д - десятки;
  • буква С - сотни;
• 2 - указывает число единиц данного разряда;
• 0 - число независимых размыкающих контактов;
• 1 - число независимых замыкающих контактов;
• Д - режим работы - продолжительный;
• О - максимально допустимая температура окружающей среды: О - 85°С;
• Д - дополнительная температура 25°С

Условия эксплуатации

• Уровень относительной влажности среды при температуре +40 ° С – до 100%;
• Уровень атмосферного давления -780 мм рт. ст.;
• Температура окружающего воздуха- от -60  ° С до + 130 ° С;
• Изменение напряжения цепи – 16 В-30 В;
• Изменения значения напряжения коммутируемой цепи с постоянным током – 16-30 В;
• Изменение значения напряжения в цепи с  частотой 360-1100 Гц-20-220В;
• Величина тока в коммутируемой цепи – 5-200 А.

Устройство контактора

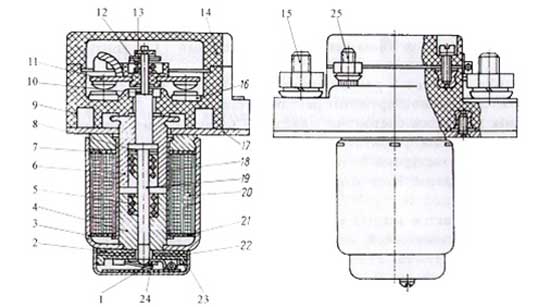

Рис.2 Структура устройства ТКС201ДОД

1. Шинка
2. Прокладка
3. Корпус
4. Полюс
5. Пружина
6. Сердечник
7. Фланец
8. Шайба
9. панель
10. шайба
11. шинка
12. пружина
13. шайба
14. крышка
15. винт
16. шинка
17. плита
18. втулка
19. шток
20. катушка
21. шайба
22. колпачок
23. панель
24. пружина
25. винт

Система электромагнита  замкнутая, магнитная, укомплектована катушкой, сердечником, фланцем, полюсом и цилиндрическим корпусом.

Условия размещения

• защищенность от попадания влаги, пыли и грязи;
• при расположении рядом с горячими элементами, температура нагрева не должна превышать 180 ° С.

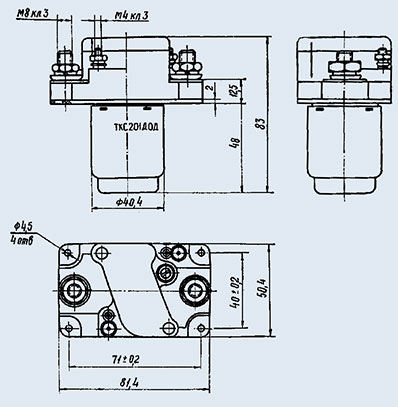

Рис.3 Габаритные размеры контактора ТКС 201 ДОД
