Контактор ТКС111ДОД

Контактор ТКС111ДОД используется в системах авиационной техники для коммутации цепей постоянного тока. Климатическое исполнение контакторов различное, даже тропическое. Вид контактора – одноцепный.

Структура условного обозначения

• Т — номинальное напряжение в цепи обмотки управления контактора — 27 В;
• К — обозначение аппарата: К — контактор;
• С — значение номинального тока в цепи главных контактов, обозначает разряд:
  • буква Е — единицы;
  • буква Д — десятки;
  • буква С — сотни;
• 1 — указывает число единиц данного разряда;
• 1 — число независимых размыкающих контактов;
• 1 — число независимых замыкающих контактов;
• Д — режим работы — продолжительный;
• О — максимально допустимая температура окружающей среды: О — 85°С;
• Д — дополнительная температура 25°С

Устройство контактора ТКС-111 ДОД

Контакторы типа ТКС-111 представляют собой разборную конструкцию, сформированную монтажной пластиной и цилиндрическим корпусом привода эл. магнита управления.  Монтажная пластина имеет прямоугольный контур, на ее лицевую сторону вынесены выводы контактов, предусматривающие использование накидных клемм, фиксируемых гайками. На противоположных углах монтажной пластины имеются крепежные отверстия диаметром 4,5 мм, рассчитанные под болтовое соединение. Монтажная пластина выполнена из изоляционного пластика, корпус привода – из металла.

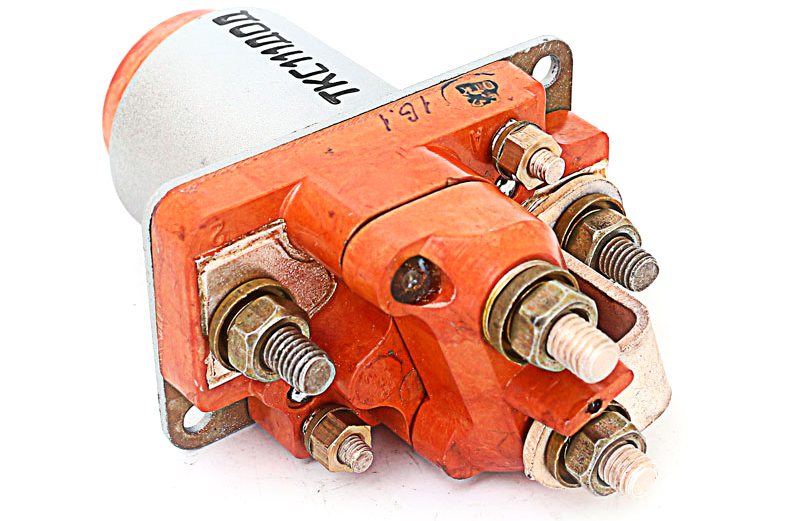

Рис. 1. Боковой вид переключающего контактора серии ТКС111ДОД

Привод управления контактором выполнен на базе электронного магнита втягивающего типа. При наличии напряжения на его обмотках создается магнитное поле с большим электрическим усилием, обеспечивающим перемещение сердечника вдоль направляющей втулки. Сердечник соединен с подвижной контактной планкой, которая осуществляет замыкание контактов планки с контактами вывода при достижении сердечником крайнего положения. При замкнутых контактах контролируемое оборудование подключается к питающей сети. После отключения подачи напряжения на обмотку, сердечник под действием возвратной пружины перемещается в первоначальное положение, размыкая эл. цепь питания контролируемого оборудования.

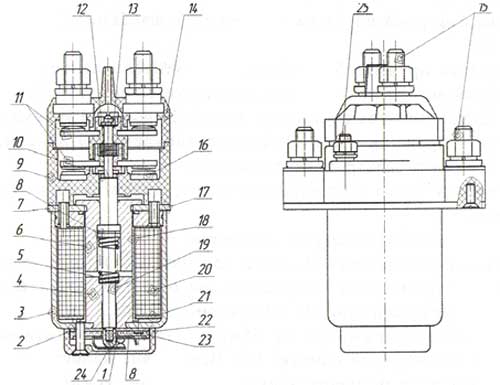

Схема контактора с установочными и габаритными размерами

Рис. 2. Установочная, структурная схема контактора

1,11,16 – шинки;

2 - прокладка;

3 - корпус;

4 - полюс;

5,12,24 – пружина;

6 - сердечник;

7 - фланец;

8,10,13,21 – шайбы;

9,23 – панель;

14 - крышка;

15,25 - винты;

17- плита;

18 – втулка;

19 – шток;

20 - катушка;

22 – колпачок.

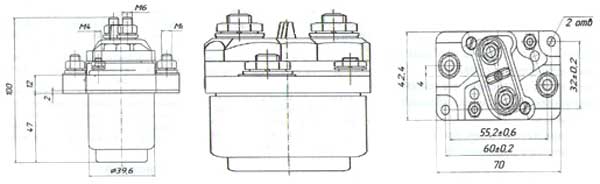

Рис. 3. Габаритные размеры контактора

Монтаж контактора

Для установки и монтажа контактора условия должный удовлетворять следующие требования:

• защита от попадания влаги, пыли и грязи;
• уровень температуры обмоток не должен превышать 180 гр;
• плоскость расположения контактора должна быть ровной;
• закрепление крепежных винтов должно быть тщательным.

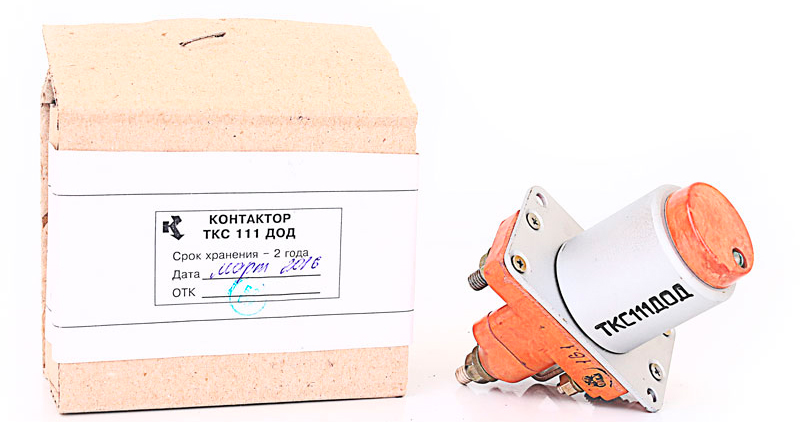

Рис. 4. Упаковка контактора ТКС 111 ДОД

Эксплуатационные условия

Электромагнитные контакторы ТКС-111-ДОД рассчитаны для работы в цепи переменного тока с напряжением 27 В и рабочем токе на главных контактах от 2,5 до 100 А и на вспомогательных – 0,2…5 А. Устройства могут функционировать в продолжительном или кратковременном режиме. Кратковременный режим допускает использование при температурах до +130ºС на протяжении 5 минут с перерывом на 2 часа.
