Контактор ТКС101ДОД
Контактор ТКС101ДОД – это одноцепной прибор включения для коммутации цепей в электрических системах авиационной техники. Запуск происходит за счет действия электрического втяжного магнита.
Особенности ТКС101ДОД:
- Возможность осуществлять двойной разрыв цепи функционирующих контактов.
- Устройство приводятся в действие за счет воздействия электрического магнита втяжного типа.
Назначение
Контакторы данного типа незаменимы в авиатехнике, осуществляют коммутацию цепей в электрических системах. Может использоваться в различных климатических условия, даже при кратковременной температуре до 130°С.
Конструкция контактора ТКС
Контактор ТКС101ДОД представляет собой разборную конструкцию, состоящую из монтажной пластины и цилиндрического корпуса привода электромагнита. На лицевую сторону монтажной пластины выведены присоединительные контакты, предусматривающие фиксацию накидных клемм гайками. На противоположных углах пластины расположены монтажные отверстия под болтовое соединение.
Привод включающего контактора оснащен эл. магнитом втягивающего типа. При наличии напряжения на его обмотках формируется магнитное поле, перемещающее сердечник вдоль направляющей втулки. К сердечнику прикреплена подвижная контактная планка. При достижении сердечником крайнего положения осуществляется замыкание контактов планки с контактами вывода и контролируемое оборудование подключается к питающей сети. После прекращения подачи напряжения на обмотку, сердечник за счет воздействия возвратной пружины возвращается в первоначальное положение, размыкая эл. цепь.
Конструкция контактора состоит из следующий составляющих:
- контактная система;
- электромагнит;
- возвратная пружина;
- блок-контактов.

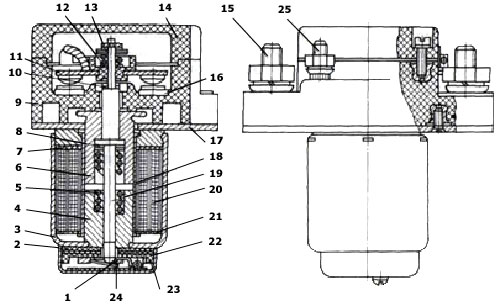

Рис. 1. Структура контактора ТКС-101 ДОД
- 11. 16. Шинка
- Прокладка
- Корпус
- Полюс
- 24. Пружина
- Сердечник
- Фланец
- 10. 13. 21. Шайба
- 23. Панель
- Буферная пружина
- Крышка
- 25. Винт
- Плита
- Втулка
- Шток
- Катушка
- Колпачок
Установка
- устанавливается на ровную поверхность с всевозможной защитой от попадания грязи, пыли, воды, машинного масла, керосина, металлической стружки и кислоты;
- крепление осуществляется только винтами за плиту или угольник;
- необходимо исключить возможность нагрева обмотки ТКС-101 ДОД более чем на 180°С;
- подвод тока осуществляется к силовым и выводным винтам устройства при помощи проводов с наконечниками;
- подкладывать шайбу под наконечники запрещено.
Условия эксплуатации
- Колебания температур окружающего воздуха от -60°С до +85°С;
- Уровень относительной влажности среды до 100% при условии температуры до 40°С;
- Атмосферное давление от 41 до 780 мм. рт. ст.
|
Уровень номинального напряжения в сети контактора |
27 В |
|
Уровень номинальной силы тока цепи управления |
100 А |
|
Уровень номинального напряжения в цепи коммутации постоянного тока |
27 В |
|
Сила тока в электромагните |
0,34 А |
|
Сила тока в цепи |
0,2..5 А |
|
Значение времени срабатывания при нормальных условиях климата |
15 мс |
|
Уровень износостойкости коммутационных ВО при условии т=0,001 s; соs ф=0,5 |
10000 |
|
Уровень износостойкости коммутационных ВО при условии, что номинальная сила тока в омической цепи в наземных условиях |
15000 |
|
Количество срабатываний в минуту |
4 |
|
Режим работы |
Продолжительный |
|
Масса |
0,37 кг |

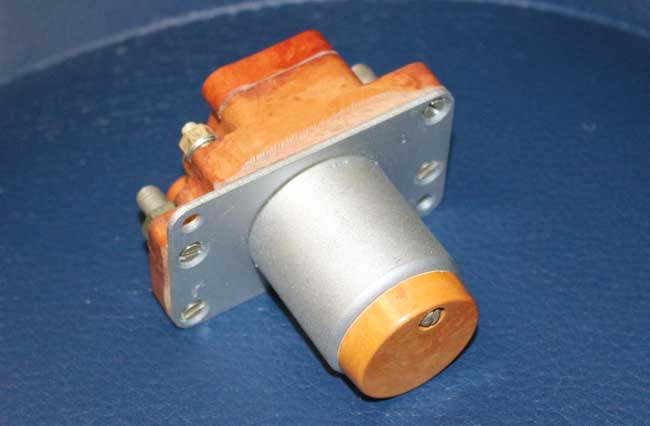

Рис. 2. Внешний вид изделия

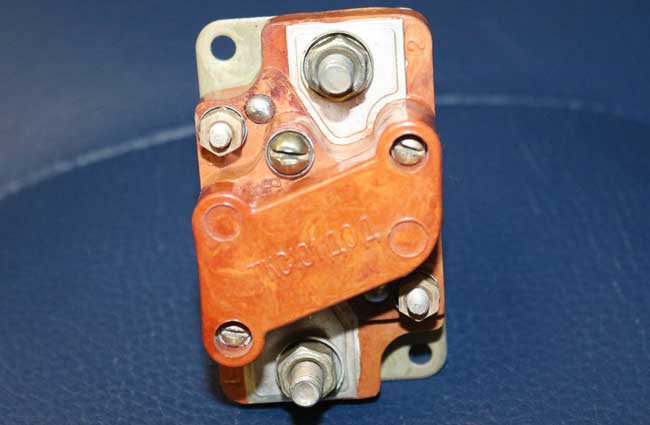

Рис. 3. Вид контактора ТКС-101 ДОД
