Контактор КВТн-80/1,14

Производитель:
НПП «Электродинамика»
Наличие:Под заказ
  • Описание
  • Контактор шахтный КВТн-80/1,14 относится к устройствам, с помощью которых осуществляется безопасная коммутация асинхронных электромоторов с короткозамкнутым ротором. Также с помощью такого типа контакторов может поддерживаться подключение приемников электроэнергии в сетях, рабочее напряжение которых составляет 380 В, 660 В и 1140 В.

    Данные контакторы отличаются воздушным охлаждением, что обеспечивает возможность работы в категории применения АС-3 и АС-4. Устройства могут безотказно функционировать в кратковременном, продолжительном, повторно-кратковременном и продолжительно-прерывистом режиме.

    Область применения

    Шахтные контакторы отличаются широкими возможностями практического применения. Они используются:

    • при комплектации крановых панелей;
    • в низковольтных комплектных устройствах в качестве блока частых коммутаций;
    • в системе удаленного управления электрическими приводами;
    • в системах автоматического подключения резерва;
    • в электронных блоках, используемых для управления работой асинхронными электромоторами с короткозамкнутым ротором.

    Особенности и преимущества

    Контактор КВТн-80/1,14 владеет в своей конструкции двумя вспомогательными контактами нормально-открытого и нормально-закрытого исполнения. Устройство владеет минимальным уровнем шума в процессе включения и отключения.

    Коммутационные устройства владеют простой конструкцией с уменьшенными весогабаритными показателями. Используемые главные контакты не требуют обслуживания, а их срабатывание осуществляется без открытой электрической дуги.

    Шахтные контакторы рассчитаны на работу с токами главной цепи, которые не превышают 80 А. Контактный механизм отличается повышенным ресурсом для предельных токов коммутации. Для категории АС-3 и АС-4 коммутационный ресурс соответственно составляет 600 000 и 60 000 циклов.

    Технические характеристики

    Класс по напряжению, В

    380, 660, 1140

    Номинальный ток, А

    80

    Ток отключения, кА

    1,6

    Номинальное напряжение цепи управления, В

    36, 110

    Количество вспомогательных контактов

    2+2

    Ресурс по механической износостойкости, циклов ВО

    3 000 000

    Ресурс по механической износостойкости, циклов ВО АС-3/АС-4

    600 000 / 120 000

    Максимальная частота коммутации, циклов ВО в час, АС-3

    600

    Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15%

    600

    Диапазон рабочих температур окружающей среды, °С

    -25 ... +40

    Масса, кг

    4

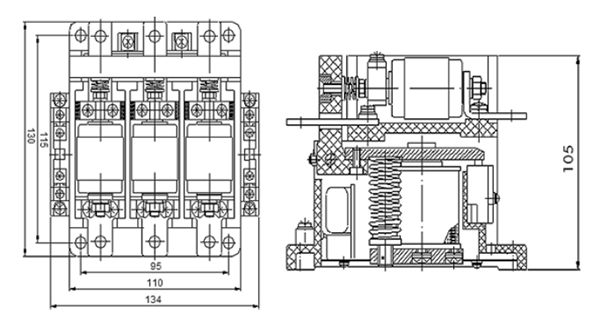

    Габаритные размеры контакторов КВТн-80/1,14

    Габаритные размеры КВТн-80/1,14
