Контактор КНЕ

Контакторы электромагнитные КНЕ 220, КНЕ 230, КНЕ 320 и КНЕ 330 разработаны для коммутации электрический цепей переменного и постоянного тока. Часто применяются в авиационном оборудовании.

Конструкция контакторов КНЕ позволяет им отлично работать в условиях высоких и низких температур, линейных ускорений, синусоидальных вибраций, одиночных и много кратных ударов с ускорением.

Структура условного обозначения

КНЕ ХХХ, где:

• Х – габарит контактора;
• Х – количество контактов главных замыкающих (2, 3);
• Х – количество контактов размыкающих. В данной серии – 0.

Устройство и принцип действия

Контактор КНЕ – это устройство с двойным разрывом цепи контактов, которое начинает рабюотать благодаря электромагниту постоянного тока.

Состоит из следующих составных узлов:

• Магнитная система, которая представляет собой электромагнит с якорем поворотным и обмоткой, намотанной на два сердечника;
• Контактная система – подвижная часть и неподвижная часть. Подвижная часть выполнена в виде шарнирного четырехзвенника (параллелограмма, который уравновешен во всех направлениях). Неподвижные контакты – закреплены непосредственно в панели.

Когда подается напряжение в цепь управления контактора, якорь перемещается, обеспечивая тем самым коммутацию цепей нагрузок.

Контактор монтируется на пластмассовой панели. Он защищен от механических повреждений кожухом.

Условия работы

Контакторы постоянного тока КНЕ изготавливаются в разных исполнениях для морского, тропического, умеренного и морского-тропического климатов.

Рабочие условия:

• Температура окружающей среды от -60°С до +125°С;
• Относительная влажность до 98% при температуре воздуха + 40°С, без конденсации влаги;
• Зона работы не должна быть опасной по пыли, испарениям, а также агрессивным газам.
• Категорически запрещается попадание на устройство горюче-смазочных материалов, воды, грязи и других жидкостей, а также неметаллической и металлической стружки;
• Вибрация в диапазоне 0,5-50 Гц с амплитудой 2 мм.

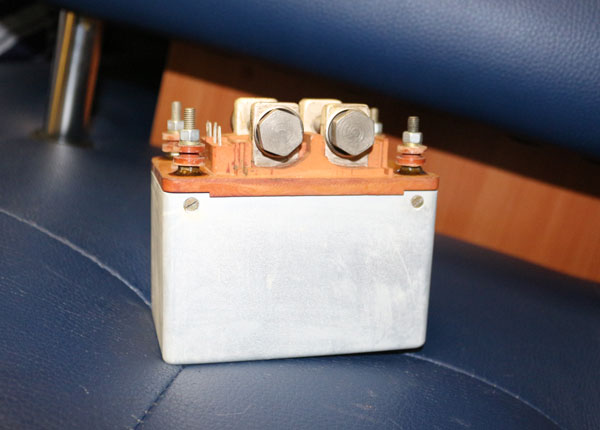

Рис. 1. Вид контактора

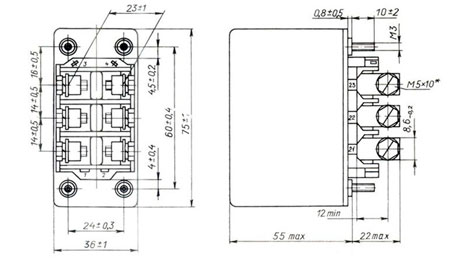

Рис. 2. Габаритные размеры КНЕ-230
