Контактор электромагнитный ТКД201Д1
Контактор ТКД201Д1 с одной парой разомкнутых контактов предназначены для подключения одной цепи постоянного тока в различных климатических условиях.

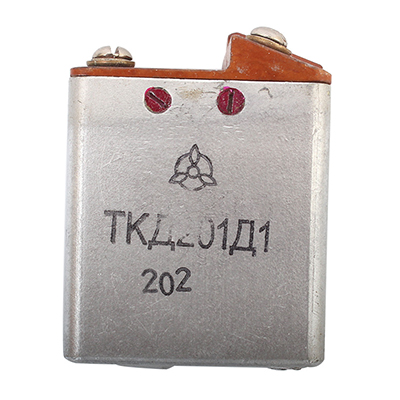

Рис.1 Внешний вид контактора электромагнитного ТКД201Д1
Варианты исполнения
Варианты исполнения контактора в зависимости от вида приёмки:
- отдел технического контроля - ТКД201Д1 ОТК;
- особо стойкие (особо стабильные) - ОСТКД201Д1, ТКД201Д1 ОС;
- приемка заказчика - ТКД201Д1 ПЗ;
- военная приемка - ТКД201Д1 ВП.
| Номинальный ток нагрузки в цепи контактов, А | 20 |
| Число и тип контактов | 1 шт, замыкающий |
| Конструктивное исполнение | герметичный |
| Способ крепления | винтовое, через отверстия в корпусе |
| Присоединение проводников | переднее |
| Номинальное напряжение катушки, В | -27 |
| Номинальный ток катушки, А | 0,4 |
| Номинальный ток в цепи вспомогательного вывода, не более, А | 5 |
| Напряжение срабатывания при включении, не более, В | 20 |
| Напряжение срабатывания при выключении, не более, В | 7,5 |
| Сопротивление изоляции, не менее, мОм | 50 |
| Количество коммутационных циклов | 10000 |
| Диапазон рабочих температур, длительно,°С | -60 ... +85 |
| Диапазон рабочих температур, кратковременно, °С | -60 ... +130 |
| Максимально допустимая влажность, при +40°С, % | 100 |
| Допустимая для работы высота над уровнем моря, не более, м | 20000 |
| Допустимая частота вибрации мест крепления, Гц | 5-50 |
| Допустимое ускорение вибрации мест крепления, g | 0,2-5 |
| Допустимая частота посадочной перегрузки, уд/мин | 60-80 |
| Допустимая ускорение посадочной перегрузки, g | ≤15 |
| Допустимое постоянное ускорение, g | ≤10 |
| Габаритные размеры, мм | 28x44x59 |
| Масса, кг | 0,13 |
Конструкция и принцип действия
Контактор электромагнитный включающий ТКД201Д1 состоит из контактной системы, электромагнита и соединяющей их плиты, в которой имеются отверстия для крепления контактора на объекте.
При подаче напряжения на выводы катушки электромагнита или снятии напряжения с них происходит движение якоря электромагнита и связанной с ним подвижной части контактной системы, обеспечивающей коммутацию цепей нагрузки. Некоторые контакторы ТКД имеют электромагнит с пусковой обмоткой.
При использовании контактора для переключения одной цепи на два направления, на контактор устанавливается соединительная шина.
