Кнопка КН-2
Командная кнопка
Командная кнопка КН-2 имеет широкое применение в радиоэлектронной аппаратуре для коммутации цепей.
Эксплуатация кнопки возможна практически во всех климатических зонах – в холодном, умеренном и тропическом климате. Изготовлены из высокопрочного и надежного материала – высокотемпературной пластмассы. Контакты изделия покрыты серебром, что обеспечивает высокие показатели эксплуатационных свойств. Покрытия кнопки гальванические.
Отличительные особенности
- Удобство в эксплуатации;
- Малые габариты;
- Применение в изделии термореактивных пластмасс;
- Высокая надежность.
Область применения
Приборы производственно-технического назначения, военная техника.
Технические характеристики
|
Название изделия |
Вид приемки |
Технические условия |
|
ОС КН-2 |
9 |
ЕЩ 0.360.012 ТУ |
|
КН-2-Т |
7 |
106.510.010 ТУ |
|
КН-2 |
5 |
106.510.010 ТУ |
|
КН-2 В |
3 |
АУБК.642240.001 ТУ |
|
КН-2 |
1 |
АУБК.642240.001 ТУ |
- Эксплуатация кнопки происходит в цепях с переменным и постоянным током на два включения;
- U max – 50В, U min – 10В;
- I max – 1.5А, I min – 0,05А;
- Колебания температур от - 60 °С до + 70 °С;
- Количество коммутационных циклов 15 000 раз;
- Вес 40 гр.(ОСКН2-45 гр)
- Габаритные размеры (мах) Ø34х42 мм по приемке «1″ и «3″;Ø36,5х43,5 мм по приемке «5″ и «7″;
- ОСКН-2 I min – 0,006 А; I max – 1,5 А; U min – 5,7 В, U max – 50 В

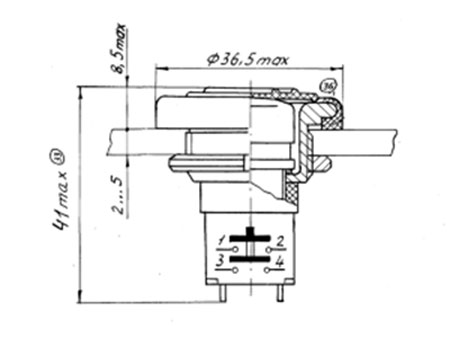

Схема кнопки КН-2
