Клапан ЗСК

Обозначение:
ЗСК
Производитель:
КПЭМЗ
Наличие:Под заказ
  • Описание

    • Запорный клапан ЗСК

    Запорные соленоидные клапаны ЗСК разработаны для прекращения подачи мазута, воды или пара в автоматическом режиме в схемах блокировки всевозможных технологических процессов.

    Устройство и принцип действия

    Запорный клапан ЗСК состоит из двух частей: клапан и электромагнитный привод, который оснащен заземляющим винтом.

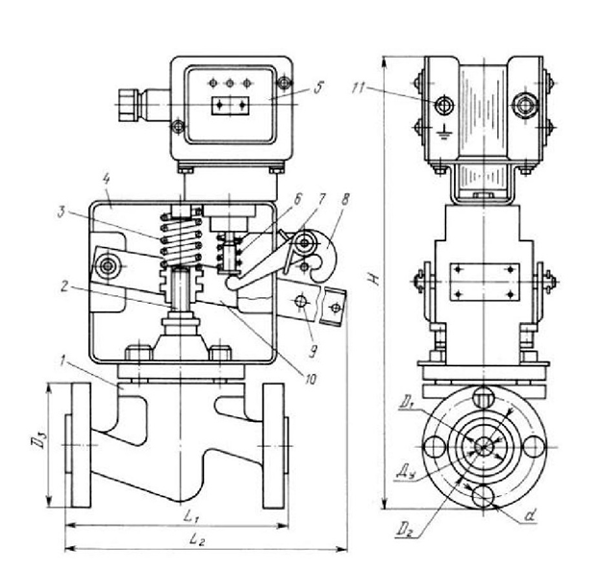

    Устройство клапана ЗСК

    Состав клапана ЗСК



    1. Вентиль клапана
    2. Шток
    3. Пружина
    4. Штампованная рамка
    5. Электромагнитный привод
    6. Пружина
    7. Пружина
    8. Курок
    9. Валик
    10. Рычаг
    11. Заземляющий винт

    Вентиль (1) соединен с электромагнитным приводом (5) при помощи штампованной рамки (4). В момент замыкания цепи питания в электромагнитном приводе втягивается якорь электромагнита и тем самым сжимает пружину (6). Под действием пружины (7) курок (8) взводиться. Рычаг (10) в поднятом положении захватывается курком за валик (9). Когда рычаг находиться в поднятом положении, золотник, соединенный штоком (2) с рычагом, поднимается и открывает проход клапана.

    Клапаны применяются совместно с электрическим датчиком.  Датчик при аварии отключает электромагнитный привод от питания. В момент прекращения подачи питания якорь электромагнита перемещается под действием пружины (6) и выводит из зацепления курок с рычагом. При этом шток вместе с золотником под действием пружины (3) придет в нижнее положение и заблокирует проход клапана.

    Если закрытие клапана происходит автоматически, то его открытие производиться только вручную.

    Технические характеристики

    Наименование параметра

    Величина

    Напряжение срабатывания переменного тока частотой 50-60Гц, В

    380, 220, 127

    Давление рабочей среды максимальное, Н/м²

    392,4*10⁴

    Степень защиты

    IP50

    Режим работы номинальный

    Продолжительный

    Износостойкость механическая, циклов

    0,01*10⁶

    Диаметр условного прохода, мм



    ЗСК-25

    25

    ЗСК-32

    32

    ЗСК-15

    15

    Условия эксплуатации

    Клапаны ЗСК изготавливаются для работы в странах с тропическим и умеренным климатом и могут эксплуатироваться в зонах со следующими условиями:

    • Допустимая температура окружающей среды: -40°С…+50°С;
    • Допустимая относительная влажность воздуха при температуре +20°С – не более 50%, при температуре +40°С – не более 90%;
    • Высота над уровнем моря не должна превышать 1000м;
    • Отсутствие прямого воздействия солнечной радиации;
    • Нагрузки вибрационные при ускорении 1g частотой 1-60Гц;
    • Окружающая среда не должна быть взрывоопасной, должна быть очищенной от агрессивных газов и паров, а также не должна быть насыщена токопроводящей пылью4
    • Нагрузки ударные при ускорении 5g частотой не более 40-80 удар/мин в течении 1-10мс.
