Катушка термическая ТК-1
Термокатушки ТК-1 предназначены для защиты установок связи стационарного типа от опасных токов.
|
Технические условия |
ЛГИШ.646175.001 ТУ |
|
Термокатушка не срабатывает при воздействии тока |
40% от плавящего |
|
При наличии плавящего тока в обмотке, термокатушки срабатывают в течение |
10 - 55 сек. |
|
Катушка термическая выдерживает |
тридцатикратное срабатывание и восстановление |
|
При токах короткого замыкания термокатушка срабатывает |
не более, чем за 1 с (при этом допускается перегорание обмотки термокатушки) |
|
Ход срабатывания оси термокатушки при расплавлении сплава, не менее |
2,55 мм |
|
Минимальный срок службы |
2 года |
|
Температура окружающей среды |
от +10 до +35°C |
|
Относительная влажность |
до 65% при +20°C |
|
Габариты |
Ø 8,3х28,1 мм |
|
Масса |
3,6 г. |
|
Тип термокатушки |
Плавящий ток, А |
Допустимое значение тока при восстановлении, А |
Сопротивление обмоток, Ом |
|
ТК-1-0,25 |
0,25 |
0,30 |
24,00+2,00 |
|
ТК-1-0,50 |
0,50 |
0,60 |
6,00+0,50 |
|
ТК-1-0,75 |
0,75 |
0,90 |
2,25+0,20 |
|
ТК-1-1,00 |
1,00 |
1,20 |
1,25+0,10 |
|
ТК-1-1,50 |
1,50 |
1,60 |
0,55+0,05 |
|
ТК-1-2,00 |
2,00 |
2,40 |
0,32+0,03 |
|
ТК-1-3,00 |
3,00 |
3,60 |
0,14+0,015 |

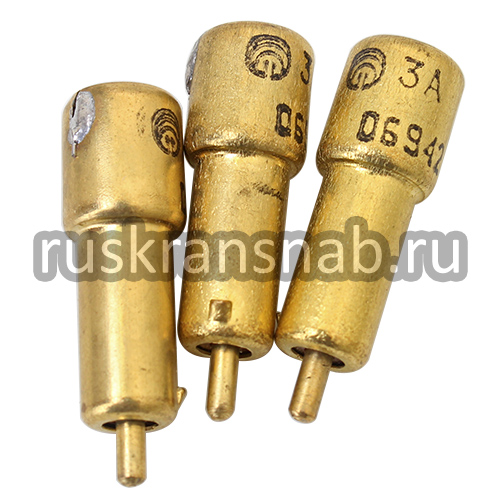

Общий вид термических катушек ТК-1
