Кабель присоединительный Epsilon ES.300

Кабель присоединительный ES.300 входит в комплект поставки датчика Epsilon и применяется совместно с кабелем интерфейсным ES.120 (0.45 метра) для присоединения датчика к различным блокам управления, концентраторам и оборудованию GPS - мониторинга.

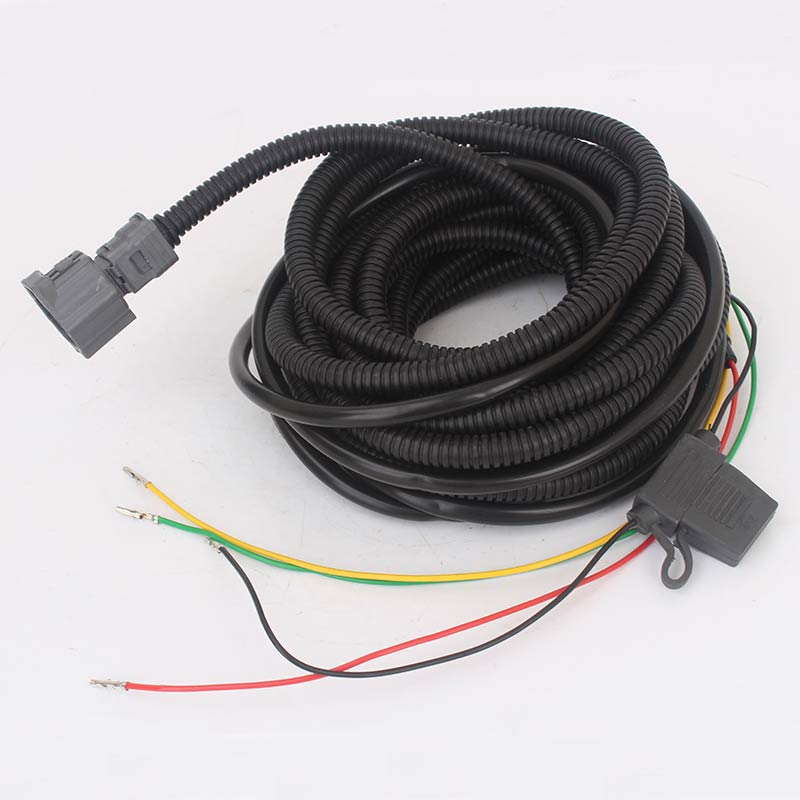

Рис.1 Кабель присоединительный Epsilon ES.300

Конструкция

Кабель ES.300 входит в комплект поставки датчика. Он начинается разъемом F(6189-0656) (розетка, комплект) и оканчивается четырьмя проводными опрессоваными выводами, которые необходимо присоединить к соответствующему типу входного разъема устройства.

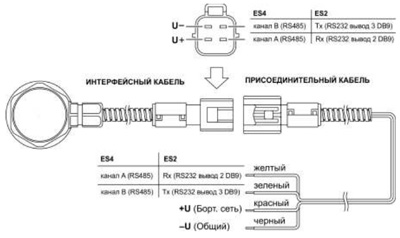

Рис.2 Схема соединений кабеля присоединительного EpsilonES.300 и кабеля интерфейсного

Монтаж

Кабель присоединительный протягивают от датчика, установленного на топливном баке, до блока управления, который обычно расположен в кабине водителя, через технологические отверстия, предусмотренные конструкцией ТС. Кабель закрепляют стяжками на неподвижных частях конструкции через каждые 50-60 см.

Комплектация

• Кабель ES.300 - 1 шт,
• Упаковка - 1 шт.
