Ионодатчик пламени ИНД-2
Ионодатчик пламени ИНД-2 предназначен для контроля наличия пламени горелки (до двух каналов) при помощи контрольных электродов.
Комплектация
- детектор пламени ИНД-2
- паспорт
| Диапазон напряжение питания, В | 10-30 |
| Потребляемая мощность, не более, Вт | 2 |
| Напряжение на входе (электроде), В | 220 |
| Тип выхода | оптопара, открытый коллектор |
| Ток выходного ключа, не более, мА | 50 |
| Максимальное напряжение выходного ключа, не более, В | 35 |
| Габаритные размеры, мм | 100х75х53 |
| Масса, кг | 0,4 |
Условия эксплуатации
- Температура эксплуатации от 0С до +60С.
- Относительная влажность до 80%.
- Вибрации с частотой до 25 Гц и амплитудой до 0,1мм.
- Внешнее постоянное или переменное поле с напряженностью поля до 4000А/м
Особенности
- Датчик имеет регулируемую чувствительность.
- Питающее напряжение датчика ИНД-2 постоянное в диапазоне 10-30В.
- Выход ИНД - открытый коллектор.
- Детектор выпускается в пылевлагозащищённом корпусе со степенью защиты IP65 и предназначен для монтажа на горелочное устройство.

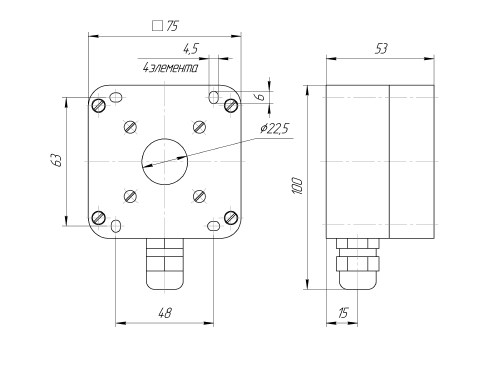

Рис.1 Схема габаритных размеров детектора ИНД-2

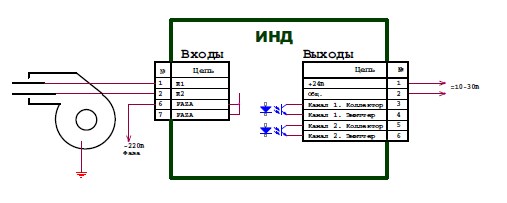

Рис.2 Схема подключения ИНД-2
