Инклинометр ISENSOR-II
Инклинометр ISENSOR-II (датчик угла наклона) служит для измерения углов наклона динамических и статических объектов. Измерение производится относительно горизонтальной плоскости.
Область применения
Датчик угла наклона ISENSOR-II широко применяется во многих отраслях промышленности.
В строительной отрасли: наиболее часто применяется при строительстве автомагистралей, железных дорог, мостов. Может применяться для измерения угла наклона стеры крана и при работе самосвалов.
В горнодобывающей промышленности: при работе экскаватора для определения его наклона относительно горизонта в процессе выработки породы в карьерах.
ISENSOR-II также широко применяется в легкой промышленности, в лабораториях, для установления термопластавтоматов для избегания повреждения пресс-форм.
Данное оборудование хорошо себя зарекомендовало при работе в тяжелых условиях.
|
Наименование параметра |
Значение |
|
Количество осей измерения |
2 |
|
Диапазон измерения наклона |
±60° |
|
Минимальное разрешение |
0,01 |
|
Степень защиты |
IP67 |
|
Интерфейс передачи данный |
Цифровой: CAN, RS485 |
|
Аналоговый выход |
По желанию заказчика |
|
Габаритные размеры, мм |
50х65 |
Устройство и принцип действия
Основой инклинометра ISENSOR-II является высокоточный акселерометрический сенсор, при помощи которого возможно определение углов в гравитационном поле земли по двум ортогональным осям X, Y относительно горизонта.
Датчик изготавливается в жестком металлическом корпусе. На фланце предусмотрено четыре отверстия для монтажа. Корпус не подлежит вскрытию и полностью герметизирован от попадания влаги и пыли. Кабельный ввод расположен на крышке прибора.

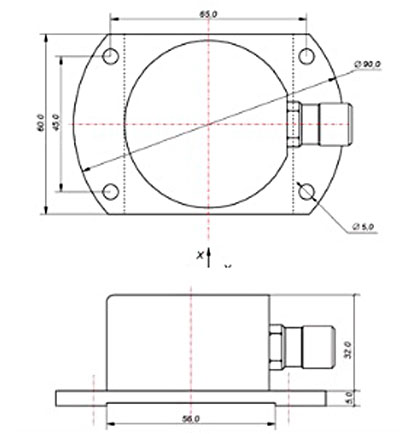

Рис. 1. Габаритные и присоединительные размеры
Комплект поставки
В комплект инклинометра ISENSOR-II входит:
- Устройство ISENSOR-II – 1шт;
- Соединительный кабель длиной 0,5м – 1шт;
- Паспорт прибора – 1шт;
- Упаковка.
