Гидроклапан ПГ52-2
Предохранительные гидроклапана серии ПГ52-22, ПГ52-23, ПГ52-24 и ПГ52-25 относятся к элементам командно-регулирующей аппаратуры гидроприводов. Данный гидроклапана являются универсальными, их возможно встраивать в гидравлические встраиваемые установки, подземные и аналогичные сооружения, металлообрабатывающие машины.
Основные функции
Гидроклапана серии ПГ52-2 предназначены для ограничения давления рабочей жидкости до заранее установленного значения. В следствии этого достигается защита системы от разрушения и перегрузок.
|
Модификация клапана |
Присоединение |
Интервал регулировки, МПа |
Условный проход |
Расход номинальный, л/мин |
|
ПГ52-22 |
стыковое |
0,3-6,3 |
12 |
20 |
|
ПГ52-23 |
стыковое |
0,3-6,3 |
16 |
40 |
|
ПГ52-24 |
стыковое |
0,3-6,3 |
20 |
80 |
|
ПГ52-25 |
стыковое |
0,3-6,3 |
32 |
160 |
|
Г52-22 |
3/8 |
0,3-6,3 |
12 |
20 |
|
Г52-23 |
1/2 |
0,3-6,3 |
16 |
40 |
|
Г52-24 |
3/4 |
0,3-6,3 |
20 |
80 |
|
Г52-25 |
1 1/4 |
0,3-6,3 |
32 |
160 |
|
АГ52-22 |
3/8 |
0,5-10 |
12 |
20 |
|
АГ52-23 |
1/2 |
0,5-10 |
16 |
40 |
|
АГ52-24 |
3/4 |
0,5-10 |
20 |
80 |
|
АГ52-25 |
1 1/4 |
0,5-10 |
32 |
160 |
|
БГ52-22 |
3/8 |
1-20 |
12 |
20 |
|
БГ52-23 |
1/2 |
1-20 |
16 |
40 |
|
БГ52-24 |
3/4 |
1-20 |
20 |
80 |
|
БГ52-25 |
1 1/4 |
1-20 |
32 |
160 |
|
АПГ52-22 |
стыковое |
0,5-10 |
12 |
20 |
|
АПГ52-23 |
стыковое |
0,5-10 |
16 |
40 |
|
АПГ52-24 |
стыковое |
0,5-10 |
20 |
80 |
|
АПГ52-25 |
стыковое |
0,5-10 |
32 |
160 |
|
БПГ52-22 |
стыковое |
1-20 |
12 |
20 |
|
БПГ52-23 |
стыковое |
1-20 |
16 |
40 |
|
БПГ52-24 |
стыковое |
1-20 |
20 |
80 |
|
БПГ52-25 |
стыковое |
1-20 |
32 |
160 |
Схема использования

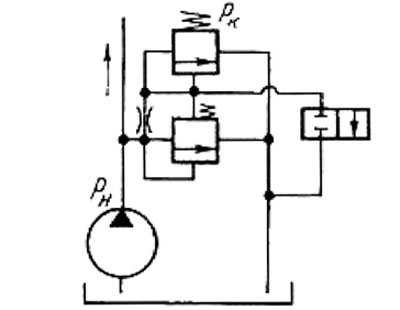

Рис. 1. Схема гидроклапана ПГ52-2
Структура условного обозначения
|
Х |
Х |
Г52-2 |
Х |
|
1 |
2 |
3 |
4 |
- Исполнение гидроклапана, зависящие от исполнения по давлению: в случае отсутствия буквы – 0,3 – 6,3 МПа, А 1-10 МПа, Б 1-20 Мпа;
- Исполнение, зависящие от присоединения: П – стыковое присоединение, в случае отсутствия буквы – резьбовое;
- Наименование оборудования: Г52-2 – предохранительный клапан, где отсутствует электрическое управление разгрузкой;
- Исполнение, которое зависит от диаметра условного прохода:
- 2 – 12мм;
- 3 – 16мм;
- 4 – 20мм;
- 5 – 32мм.
