Фотодатчик УФД

Фотодатчик ультрафиолетовый УФД IP65 (детектор пламени) IP65 применяется для контроля наличия пламени в жидкотопливных и газовых горелках.

Устройство и принцип действия фотодатчика

Главным рабочим органом УФД является фоточувствительный элемент - ультрафиолетовая вакуумная лампа. В процессе работы в фотодатчике генерируется высокое напряжение +300 В и поступает на лампу. Сигнал, выходящий из лампы усиливается и фильтруется. После чего его величина сравнивается с пороговым значением. В случае присутствия пламени в горелке, происходит замыкание выходного реле.

При монтаже данного оборудования следует отказаться от размещения в местах, где возможна повышенная температура и вибрация, а также следует избегать посторонних источников теплового и светового излучения.

Допустимые условия эксплуатации

Детектор пламени УФД может эксплуатироваться при следующих условиях:

• Допустимая рабочая температура: -5°С…+60°С;
• Максимально допустимая влажность воздуха: 90%;
• Внешнее переменное или постоянное поле: максимальное напряжение полярности 4 000 А/м;
• Вибрация: максимальная амплитуда 0,1мм, максимальная частота 25 Гц.

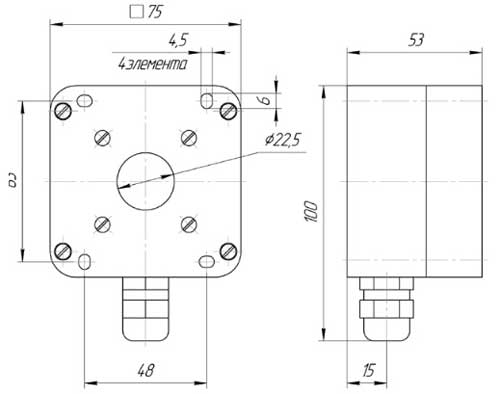

Рис. 1. Габаритные и присоединительные размеры

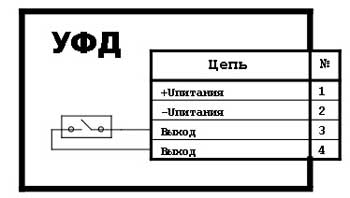

Рис. 2. Схема подключения фотодатчика УФД IP65

1. Детектор пламени УФД – 1шт;
2. Техническая документация (паспорт) – 1шт.
