Фотодатчик ФДА
Фотодатчик активный ФДА разработан для контроля наличия пламени в котлах, которые работают на жидкостных и газовых горелках. Фотодатчик может работать совместно с блоками БАУ-ТП или с другими устройствами автоматики.
Функции датчика ФДА
Основной функцией фотодатчика является выявление пламени в разнообразных жидкостных горелках и газовых котлах.
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
10-24 |
|
Вид тока сети питания |
Постоянный |
|
Частота мерцания подконтрольного пламени, Гц |
2-40 |
|
Максимальный ток выходного ключа, мА |
75 |
|
Число дискретных выходов |
1 |
|
Максимальная мощность, потребляемая от сети постоянного тока, Вт |
0,2 |
|
Допустимая температура окружающего воздуха, °С |
+5…+50 |
|
Допустимая влажность воздуха в зоне работы датчика, % |
30-80 |
|
Гарантия, лет |
1 |
|
Масса, кг не более |
0,15 |
Датчики ФДА могут работать в закрытых помещениях, где отсутствуют резкие перепады воздуха. В зоне работы не должно быть агрессивных веществ.

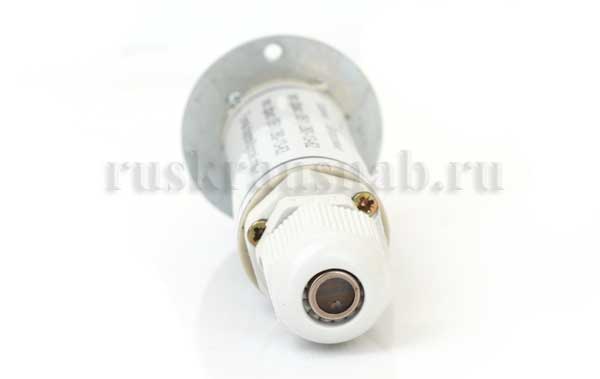

Рис. 1. Вид датчика сбоку
Устройство и принцип действия
Конструкция прибора имеет вид цилиндра, на одном конце которого расположен светочувствительный элемент, не другом – фланец и разъем для присоединения. В качестве светочувствительного элемента применяется фоторезистор, а в качестве выходного ключа – транзистор n-p-n. Выходной ключ соответствует схеме «открытый коллектор»

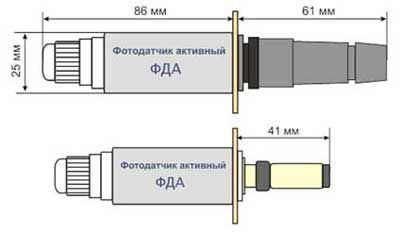

Рис. 2.Габаритные размеры фотодатчика

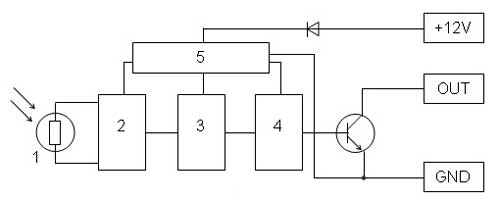

Рис. 3. Схема подключения датчика

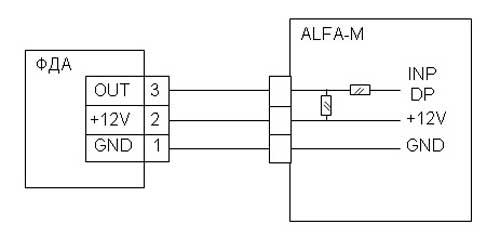

Рис. 4. Схемы подключения ФДА

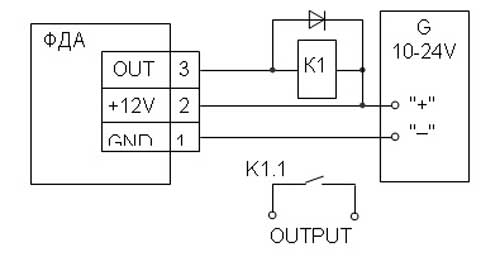

Рис. 5. Схема подключения фотодатчика активного
Комплект поставки
В комплект, который направляется заказчику, входят следующие предметы:
- Фотодатчик ФДА;
- Паспорт;
- Ответный элемент разъема подключения.
