Фильтры сжатого воздуха ФСВ

Муфтовые фильтры сжатого воздуха ФСВ используются для комплектации воздушных магистралей, по которым подается воздух под давлением. Наличие этих фильтрующих приспособлений позволит очистить воздушную среду от механических примесей, а также маслянистых эмульсий, которые могут быть в потоках воздуха после прохождения ими компрессорной установки.

Сфера использования

Устройства предназначены для установки в воздуховодах и магистралях подачи воздуха, когда требуется его очистка от пыли, эмульсий и влаги.

Фильтрующие устройства успешно применяются для очистки воздуха, который подается при температуре от +2ºС до +75ºС. Величина номинального рабочего давления подаваемого воздуха составляет 0,7 МПа, а предельно допускаемого – 1 МПа (возможны исполнения и на 1,6 МПа).

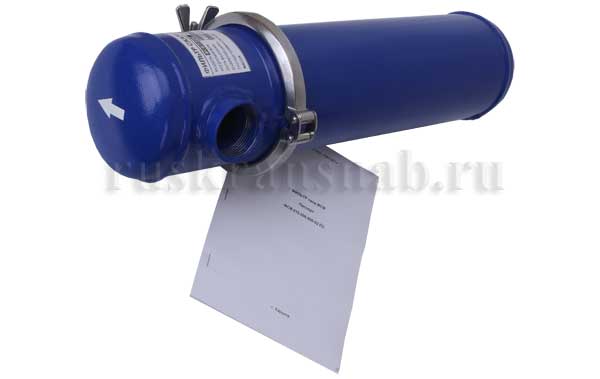

Рис. 1. Внешний вид фильтра ФСВ

Особенности конструкции

Фильтры ФСВ реализуются в виде металлических баллонов, которые производятся из нержавейки или имеют антикоррозионное покрытие. Основным элементом является фильтрующий материал, который производится из иглопробивного волокна или стекловолокна.

В зависимости от используемого фильтрующего материала муфтовые фильтры могут иметь исполнение для предварительной очистки, основной или тонкой.

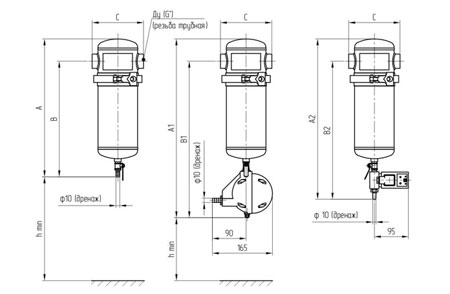

Рис. 2. Схемы и габариты фильтров ФСВ

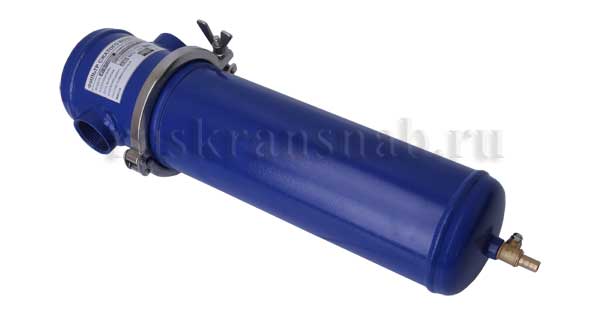

Рис. 3. Фильтр ФСВ-П-280
