Фильтр ФяС Н11-Н14
Ячейковый складчатые фильтры серии ФяС классов Н11-Н14 являются высокоэффективными фильтрами для очистки приточного воздуха.

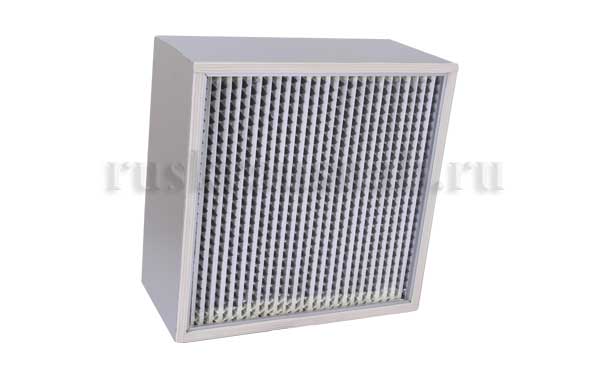

Рис. 1. Фильтр ячейковый складчатый ФяС
Конструкция фильтров серии ФяС
Конструктивно фильтр ФяС состоит из корпуса, в котором уложен складками фильтрующий материал. Межу складками фильтрующего материала располагаются сепараторы. Это необходимо для избегания слипания складок между собой. Сепараторы могут изготавливаться из специальной нити или алюминиевой фольги и наклеиваются непосредственно на поверхность фильтрующего материала.
Для изготовления корпуса фильтра могут применять алюминиевый лист или профиль, нержавеющий лист или шлифованную фанеру.
Фильтрующий материал вместе с сепараторами герметизируется в корпусе при помощи герметика, который заливается по всему периметру. Корпус фильтра по своему периметру образует прижимную поверхность (фланец), на который с одной или двух сторон наклеивается резиновое уплотнение.
|
Класс согласно ГОСТ Р 51251-99 |
Воздушная нагрузка, удельная номинальная, м³/ч (на м² площади сечения входного, скорость через фильтр, м/с) |
Минимальная эффективность, % |
Сопротивление аэродинамическое, Па |
||||||
|
300 (292) |
78 (150) |
Рекомендуемое конечное |
Для экономичных фильтров с нитевыми сепараторами |
С алюминиевыми сепараторами |
|||||
|
Глубина 300 (292) |
Глубина 150 |
||||||||
|
экономичный |
базовый |
экономичный |
базовый |
||||||
|
Н14 |
5375 (1,49) |
1620 (0,45) |
99,995 |
600 |
140 |
230 |
300 |
120 |
150 |
|
Н13 |
99,95 |
600 |
105 |
190 |
250 |
100 |
130 |
||
|
Н11 |
95 |
600 |
55 |
120 |
135 |
50 |
65 |
||

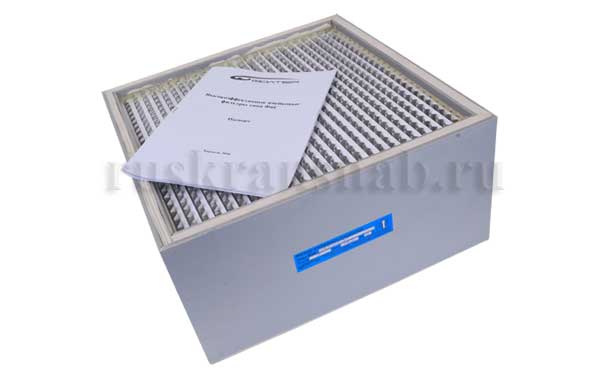

Рис. 2. Фильтр ФяС с паспортом
Условия эксплуатации
Фильтры серии ФяС классов Н11-Н14 могут эксплуатироваться при следующих условиях:
- Допустимая температура очищаемого воздуха: -40°С…+40°С;
- Максимально возможная относительная влажность воздуха: 95%;
- Фильтруемый воздух и окружающая среда должна быть не агрессивной, то есть не должна содержать агрессивных газов и паров;
- Максимальное время подготовки к работе (время достижения требуемой эффективности): 2 часа с начала продувки.

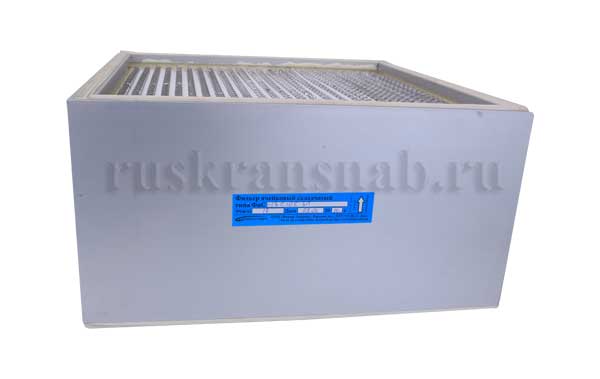

Рис. 3. Внешний вид фильтра
