Электромагниты КМП являются магнитами втяжными длинноходовыми постоянного тока. Они устанавливаются в системах дистанционного управления, где необходимо поступательное перемещение при больших усилиях. Пример использования магнитов КМП: привода элементов с системой автоматической защиты (чаще всего работают на АЭС, ТЭС и ТЭЦ), а также различные исполнительные механизмы.
Электромагниты серии КМП разработаны для замены магнитов типа КМП2А, КМП6А, КМП4А, КМП4М, КМП2М, ВМ14 и ВМ12. Данные магниты имеют одинаковые технические характеристики, установочные и присоединительные размеры. Данное оборудование ранее производилось под названием ЭМТ-20, ЭМТ-20-3, ЭМТ-20-2 и ЭМТ-20-1.

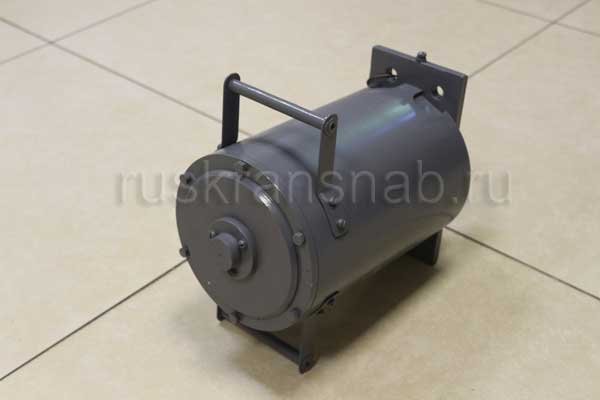

Рис. 1. Внешний вид магнита КМП
Устройство и принцип действия
В состав электромагнитов серии КМП входят: корпус (магнитопровод), который охватывает катушку возбуждения и якорь. Сам корпус изготовлен из стали электротехнических марок. Он состоит из проходного и опорного фланцев. Фланцы соединены между собой магнитопроводом, внутри которого расположена катушка электромагнита.

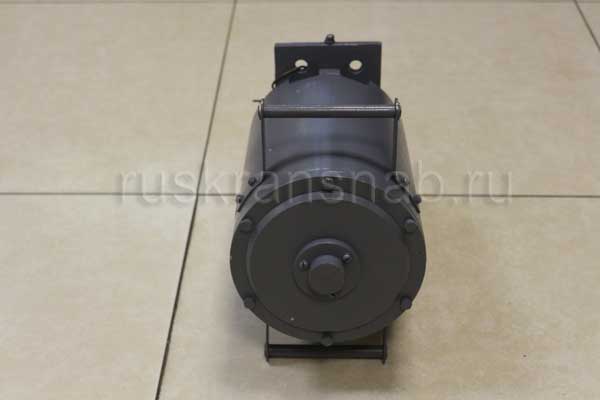

Рис. 2. Вид сбоку
Якорь магнита свободно перемещается в направляющей втулке, также он может вращаться вокруг своей оси. Якоря магнитов КМП-6 и КМП-4 не ограничиваются в своем перемещении в нижнем направлении.
На конце якоря расположено отверстие, служащее для соединения самого магнита и исполнительного механизма.
Электромагнит КМП-6 изготавливается с блоком форсированного включения. Это способствует оптимальному режиму работы.
Технические характеристики
|
Наименование параметра |
КМП-6 |
КМП-4 |
КМП-2 |
||||||
|
Рабочее напряжение номинальное, ток постоянный, В |
440, 220, 110 |
||||||||
|
Продолжительность включения, ПВ % |
25 |
40 |
100 |
25 |
40 |
100 |
25 |
40 |
100 |
|
Мощность, потребляемая номинальная, Вт не более |
200 |
120 |
50 |
450 |
300 |
110 |
340 |
200 |
90 |
|
Тяговое усилие номинальное, Н не менее (гарантируется при напряжении не менее 90 |
820 |
540 |
162 |
365 |
295 |
120 |
114 |
80 |
35 |
|
Ход якоря номинальный, мм |
120 |
80 |
40 |
||||||
|
Напряжение рабочее номинальное постоянное, Вт |
220 |
220 |
220 |
||||||
|
Время срабатывания, сек не более |
1 |
1,5 |
0,4 |
||||||
|
Время отпадания, сек не более |
0,6 |
0,5 |
0,25 |
||||||
|
Время втягивания, сек |
2,5 |
1,5 |
0,4 |
||||||
|
Масса якоря электромагнита, кг не более |
7 |
7 |
1,5 |
||||||
|
Масса электромагнита, кг не более |
45 |
40 |
15 |
||||||

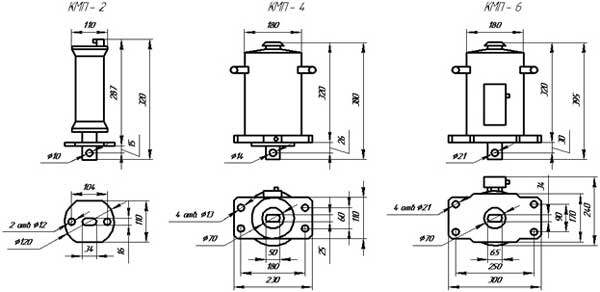

Рис. 3. Присоединительные, установочные и габаритные размеры
Структура условного обозначения
- КМП –серия электромагнита;
- 6, 4 и 2 – габарит магнита;
- 1, 2 – вид возбуждения: 1 – параллельное, 2 – последовательное;
- 1, 2, 3 – периодичность включения (режим работы): 1 – ПВ100%, 2 – ПВ-40% и 3 – ПВ25%;
- 1 – прямоходовая траектория движения якоря;
- 2 – тянущий способ воздействия на механизм;
- 1, 2 – вид токоподвода: 1 – выводы гибкие, 2 – клеммые соединители;
- 20, 40, 54 – степень защиты, соответственно IP20, IP40 и IP54 согласно ГОСТ 14255;
- УХЛ2 и У2 – климатическое исполнение согласно ГОСТ 15150.
Условия эксплуатации
- Интервал температура окружающего воздуха: -10°С...+50°С;
- Категория размещения 3 согласно ГОСТ 15150-69, климатическое исполнение УХЛ4, У3;
- Высота над уровнем моря не более 1000м;
- В зоне работы магнита не допускается взрывоопасная среда, содержащая токопроводящую пыль;
- Степень защиты согласно ГОСТ 14255: IP54, IP40 и IP20;
- Положение в пространстве – вертикальное, возможно отклонение от нормального положения не более чем на 5°;
- Группа механического исполнения М9 согласно ГОСТ 17516.1-90.
