Электромагнит ЭМТ31
Электромагнит ЭМТ31 предназначен для дистанционного управления исполнительными механизмами различного промышленного назначения, в том числе промышленных швейных машин.
Условия эксплуатации:
- высота над уровнем моря не более 2000м;
- температура окружающего воздуха от -10 °С до +40 °С (УХЛ4)
- среда, не содержащая газы, жидкость и пыль в концентрациях, нарушающих работу электромагнитов;
- отсутствие непосредственного воздействия солнечной радиации :
- вибрационные нагрузки в диапазоне частот до 30 Гц и амплитуде 0,3…1,5 мм, в диапазоне частот 30…60 Гц и максимальном ускорении 20 м/с2;
- ударные нагрузки (многократные удары) с ускорением не более 80 м/с2 и длительностью удара свыше 2…15 мс в направлении, перпендикулярном направлению движения якоря;
- рабочее положение электромагнитов вертикальное и горизонтальное , допускается отклонение не более 5° в любую сторону.
|
Тип электромагнита |
Режим работы, ПВ % |
Номинальное тяговое усилие, Н |
Номинальный ход якоря, мм |
Допустимое число включений в час |
Напряжение постоянного тока, В |
Масса, кг |
|
|
Якоря |
Электро-магнита |
||||||
|
ЭМТ31-5 |
10 |
30 |
10 |
10000 |
24 |
0,220 |
2,52 |
|
15 |
60 |
2400 |
|||||
|
ЭМТ31-6 |
100 |
50 |
20 |
3600 |
0,435 |
5,05 |
|
|
15 |
100 |
1200 |
|||||
Состав, устройство и работа
Электромагнит состоит из якоря с жестко установленным на нем немагнитным стержнем, выполняющим функции толкателя, тяги и ползуна, опорных фланцев с запрессованными в них направляющими опорами, фланца, выполняющим функцию воротничка; корпуса, катушек, немагнитных прокладок, блока зажимов, встроенного в коробку зажимов.
Направление движения якоря зависит от схемы возбуждения: при подаче напряжения на левую катушку якорь движется влево , при подаче напряжения на правую - вправо. При этом каждое конечное положение якоря является одновременно начальным положением для противоположного направления движения якоря.
Электромагниты подключаются или непосредственно к сети постоянного тока или через мост выпрямительный к сети переменного тока .
Электромагниты возвращаются из конечного положения в начальное под действием внешнего (противодействующего) усилия, не превышающего 0,25 величины номинального тягового усилия. При работе электромагнитов в вертикальном положении якорем вверх внешнее усилие должно учитывать массу якоря.
|

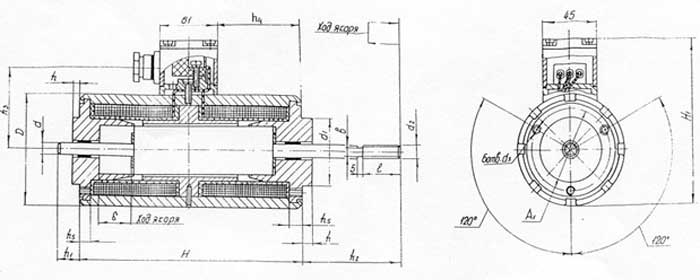

Тип электромагнита |
Размеры, мм |
||||||||||||||||
|
h 1 |
D |
Н |
Н 1 |
b |
d |
d 1 |
d 2 |
d 3 |
h |
h 1 |
h 2 |
h 3 |
h 4 |
h 5 |
l |
||
|
Номин. |
Пред. откл. |
||||||||||||||||
| ЭМТ31-5 |
45 |
±О,22 |
60 |
124 |
110 |
5 |
6 |
32 |
M6-8g |
M5-7Н |
4 |
12 |
45 |
60 |
36 |
5 |
18 |
| ЭМТ31-6 |
62 |
±О,35 |
80 |
150 |
130 |
9 |
10 |
42 |
M10-8g |
М6-7Н |
5 |
15 |
70 |
67 |
49 |
8 |
30 |
Структура условного обозначения
ЭМТ31-Х26Х3-40Х4
- ЭМТ — электромагнит;
- 31 — номер разработки;
- Х - габарит электромагнита (5, 6);
- 2 - род тока (постоянный);
- 6 - способ воздействия на исполнительный механизм (реверсивного действия);
- Х - режим работы (2 — ПВ =: 100%, 6 — ПВ =: 15%):
- 3 - конструктивное исполнение выводов катушки (с коробкой зажимов):
- 40 — степень зашиты IP40 по ГОСТ 14254-80;
- Х4 — климатическое исполнение (УХЛ; О) и категория размещения по ГОСТ 15150-69.
