Электромагнит ЭМТ-15
Электормагнит постоянного тока ЭМТ
Электромагниты ЭМТ-15 являются электромагнитами постоянного тока и используются для установок на пружинных колодочных тормозах серии ТК. Данные магниты рекомендуются для замены электромагнитов серии МО-300Б, МО-200Б и МО-100Б, которые устанавливаются на тормоза ТКТ-300, ТКТ-200 и ТКТ-100 соответственно, а также рекомендуются для использования в различных исполнительных механизмах.
При создании магнитов серии ЭМТ-15 за базу брались магниты постоянного тока, что позволило достичь таких же тяговых и технических характеристик, как и у магнитов старого образца серии МО. Так же при разработке данных магнитов были сохранены присоединительные размеры магнитов серии МО.
Преимущества электромагнитов серии ЭМТ-15
- Простота обслуживания и ремонта;
- Тяговая характеристики электромагнитов серии ЭМТ-15 более мягкая чем у магнитов серии МО. Это позволяет электромагниту не разбивать тормоз;
- При неполном срабатывании данные электромагниты не гудят4
- Данные магниты меньше нагреваются и являются более надежными. Это было достигнуто за счет меньшей электрической мощности;
- Повышенная степень защиты;
- При не полном срабатывании якоря или замыкании катушка не перегорает;
- Масса магнита ЭМТ-15 меньше, чем масса магнита МО-100.
Технические характеристики
|
Наименование параметра |
Значение параметра |
||||||||
|
ЭМТ-15-3-2 |
ЭМТ-15-2-2 |
ЭМТ-15-1-2 |
|||||||
|
25% |
40% |
100% |
25% |
40% |
100% |
25% |
40% |
100% |
|
|
Ход якоря номинальный, мм |
4,5 |
4,5 |
4,5 |
4 |
4 |
4 |
3 |
3 |
3 |
|
Тяговое усилие, номинальное, Н |
2000 |
1950 |
700 |
950 |
780 |
320 |
290 |
250 |
96 |
|
Мощность потребляемая, Вт |
420 |
280 |
120 |
280 |
200 |
85 |
180 |
130 |
50 |
|
Время срабатывания, сек |
0,35 |
0,55 |
0,65 |
0,2 |
0,25 |
0,35 |
0,1 |
0,15 |
025 |
|
Масса магнита, кг не более |
20,5 |
11,6 |
5,5 |
||||||
|
Напряжение сети питающей номинальное, В |
|
||||||||
|
Сеть постоянного тока |
440, 220, 110 |
||||||||
|
Сеть переменного тока, частота сети 50Гц |
380, 220 |
||||||||

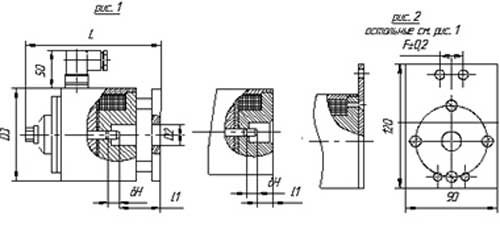

Установочные, присоединительные и габаритные размеры
Условия эксплуатации
- Электромагниты серии ЭМТ-15 выпускаются с климатическим исполнением УХЛ, категория размещения согласно ГОСТ 15150-69 – 44
- Температура воздуха в зоне работы магнита -10…+50°С;
- Высота над уровнем моря не более 2000м;
- Степень защиты оболочки IP54 согласно ГОСТ 14255-964
- В зоне работы электромагнитов не должно быть токопроводящей пыли, ионизированных газов и солей. Окружающая среда не должна быть взрывоопасной;
- Механическое воздействие внешних факторов согласно ГОСТ 17516.1 - группа механического исполнения М3.
