Электромагнит ЭМГ-54
Электромагнит постоянного тока ЭМГ
Электромагнит ЭМГ-54-25 – это электромагнит постоянного тока, который разработан для управления пневматическими и гидравлическими клапанами в агрегатах автомобилей и различных механизмах.
Электромагнит ЭМГ-54-27 является силовым элементом привода включения в передачах гидромеханических, также данный магнит часто используется в системах управления пневматическими и гидравлическими клапанами агрегатов автобусов и автомобилей.
Технические характеристики
|
Наименование параметра |
Тип электромагнита |
|||
|
ЭМГ-54-27 |
ЭМГ-54-25 |
|||
|
Напряжение номинальное |
||||
|
12 |
13,5 |
24 |
27 |
|
|
Ход якоря, мм |
||||
|
Рабочий |
30-0,12 |
|||
|
полный |
6±1 |
|||
|
Усилие тяговое на рабочем ходе якоря. В случае номинального напряжения, Н, не мене |
||||
|
В нагретом состоянии |
40 |
35 |
||
|
В холодном состоянии |
60 |
55 |
||
|
Усилие тяговое на рабочем ходе якоря. В случае напряжения равного0,9 от напряжения минимального, Н, не менее |
||||
|
В нагретом состоянии |
32 |
28 |
||
|
В холодном состоянии |
48 |
44 |
||
|
Время возврата, сек |
0,075 |
|||
|
Время срабатывания, сек |
0,1 |
|||
|
Ток номинальный, А |
2 |
1,2 |
||
|
Мощность номинальная потребляемая, Вт не более |
30 |
|||

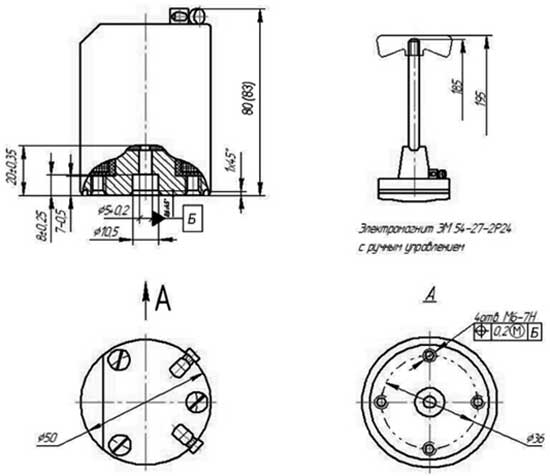

Установочные, присоединительные и габаритные размеры
Условия эксплуатации
- Рабочее положение в пространстве – любое;
-
Температура окружающего воздуха только для исполнения УХЛ:
- ЭМГ-54-27 – от -50°С до +70°С
- ЭМГ-54-25 – от -50°С до +55°С
-
Влажность воздуха относительная:
- Для исполнения Т - 95±3% при температуре окружающего воздуха +55°С.
- Для исполнения УХЛ - 95±3% при температуре окружающего воздуха +40°С.
Магниты с климатическим исполнение УХЛ могут подвергаться воздействию росы и инея.
Магниты с климатическим исполнением Т могут подвергаться воздействию соляного тумана.
