Электромагнит ЭМ 56
Электромагнит ЭМ 56 (одностороннего действия, толкающий) предназначен для работы в системах автоматики различных механизмов, в том числе в обитаемых отсеках военной техники.
|
Наименование параметра |
Значение |
| Рабочее напряжение питания, В |
22,5-28,5 |
| Номинальный ход, мм |
2±0,1 |
| Тяговое усилие, Н, не менее: |
5300 |
| Собственное время срабатывания, с, не более |
0,04 |
| Масса не более, кг |
10,5 |
| Режим работы |
Продолжительный |
| Степень защиты |
IР40 |
| Противодействующее усилие, под действием которого после отключения электромагнита якорь возвращается в начальное положение |
25% номинального тягового усилия |
| Средний ресурс (механическая износостойкость), циклов, не менее |
5000 |
| Климатическое исполнение |
УХЛ |
Электромагниты ЭМ 56 сохраняют свои параметры после воздействия на них электромагнитного импульса с характеристиками:
- вертикальная составляющая напряженности электрического поля 60 кВ/м;
- напряженность магнитного поля 270 А/м .
Электромагнит ЭМ 56 устойчив к воздействию: паров дизельного топлива Л, З, А ГОСТ 305-82; керосина марок ТС-1, Т2 ГОСТ 10227-86; охлаждающих жидкостей ОЖ40 и ОЖ65 ГОСТ 159-72 ; аэрозолей масел М16ИХПЗ ГОСТ 25770-83, М8В2С ТУ 38.401595-86; РЧС (вода — 1 л, углекислый аммоний — 100 г, двуххромовокислый калий (хромпик) — 5-10 г). Предельная концентрация указанных веществ должна соответствовать ГОСТ 12.1.005-76. Электромагнит устойчив к воздействию синусоидальной вибрации на одной из частот, находящихся в диапазоне 20-30 Гц, при ускорении 19,6 м·с -2 (2g).

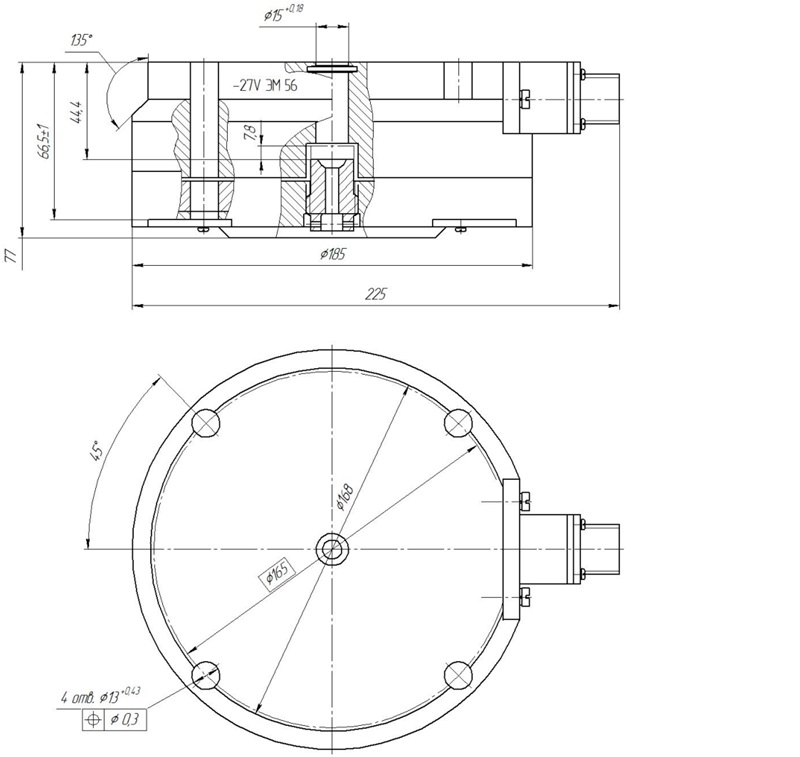

Схема габаритов
