Электродвигатель ДСМ-2П
Электродвигатель ДСМ-2П предназначен для работы в редукторе У-15.206.22 и применяется в приборах:

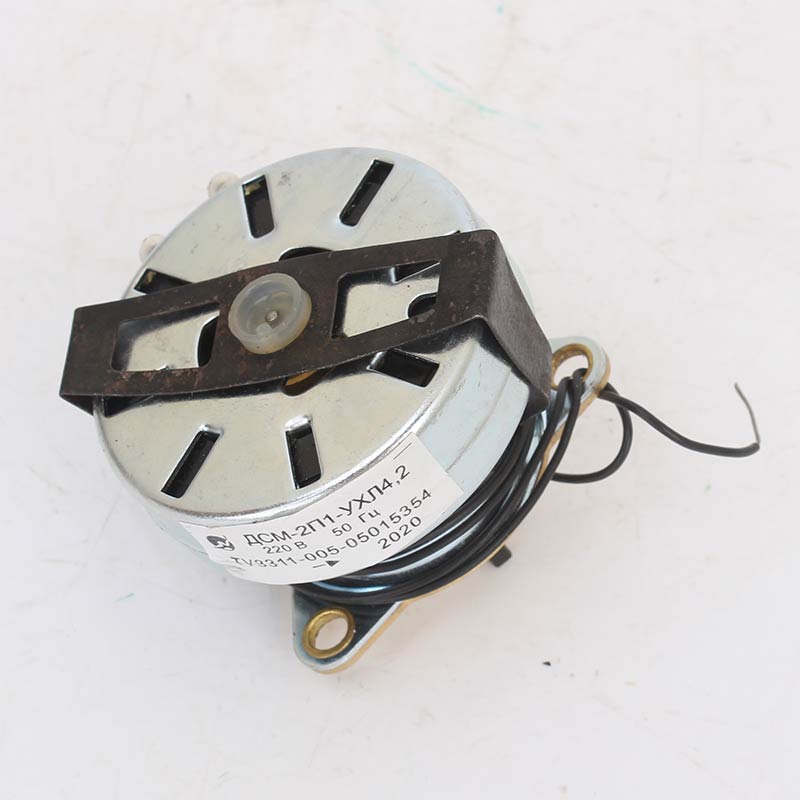

Рис.1 Электродвигатель ДСМ-2П
Структура условного обозначения
Электродвигатели маркируются так - ДСМ -2 -220 В -П -УХЛ4.2, где:
- ДСМ - серия,
- 2 - Номинальная частота вращения, об/мин: 450, 375, 60, 12.4, 2, 0.2, 1/300
- 220 В - Напряжение питания, переменный ток: 12 В, 24 В, 36 В, 127 В, 220 В
- П - Направление вращения:
- П - правое
- Л - левое
- УХЛ4.2 - Климатическое исполнение:
- УХЛ4.2
- О4.2
| Номинальная частота напряженияпитания, Гц | 50 |
|
Номинальная частота вращения, мин-1 |
2 |
| Наличие редуктора | С редуктором |
| Диаметр выходного вала редуктора, мм, d (см. рис. ниже) | 3 |
| Высота лыски выходного вала редуктора, мм, h (см. рис. ниже) | 2,5 |
|
Направление вращения, мин-1 |
Левое или правое |
| Номинальный вращающий момент, Н*м (гс*см) | 0,1 (1000) |
| Максимальный вращающий момент, Н*м (гс*см) | 0,15 (1500) |
| Режим работы двигателей | Продолжительный S1 по ГОСТ 183-74 или повторно-кратковременный с частыми пусками с продолжительностью включения (ПВ) 60% |
| Потребляемая мощность, ВА | 4,6 |
| Класс защиты | 0 по ГОСТ 12 2.007.0-75 |
| Степень защиты | IP10 |
| Виды климатических исполнений | УХЛ4.2 и О4.2 по ГОСТ 15150-69 |
| Вес, кг. не более | 0,21 |

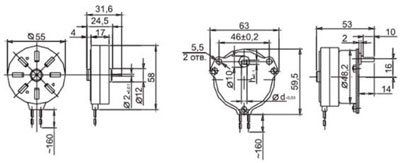

Рис.2 Схема габаритных размеров электродвигателя ДСМ-2П
