Дешифратор ДКСВ-1-Д

Дешифратор ДКСВ-1-Д разработан для управления огнями локомотивного светофора и электропневматического клапана. Управление происходит посредством расшифровки сигналов.

ДКСВ-1-Д работает совместно с устройствами контроля бдительности машиниста УКБМ и входит в состав аппаратуры автоматической локомотивной сигнализации непрерывного действия АЛСНВ.

Основные функции дешифратора

Дешифратор ДКСВ-1-Д обеспечивает выполнение следующих функций:

• Включение огней (сигналов) локомотивного светофора в соответствии с поступаемыми сигналами;
• Включение белого сигнала локомотивного светофора в случае отсутствия кодов. Это происходит после приема кодов «з» (зеленого) и «ж» (желтого);
• Непрерывный контроль скорости Vкж в случае загорания красно-желтого огня локомотивного светофора;
• Включение красного огня локомотивного светофора в случае отсутствия кодов. Это происходит после приема сигнала «кж» (красно-желтого);
• Интервальная проверка бдительности машиниста (данная функция зависит от исполнения дешифратора).

Технические показатели для проверки

Проверка бдительности машиниста происходит в случае следующих показаний локомотивного светофора:

ДКСВ-1-ДБ

Через 20-30 сек. при следующих условиях:

• Красный, при этом скорость ниже 20 км/час;
• Красно-желтый, при этом скорость ниже Vкж;
• Белом, скорость более 0-10 км/час;
• Желтом, более 0-10 км/час;
• Зеленом, скорость более 0-10 км/час и через 90-120 сек.;
• Для аппаратуры ЛЛСНВ-1-Д, АЛСН-1-ДБ при белом через 70-90 сек.;
• В случае заполнения якорей реле дешифратора при более запрещающем показании светофора локомотивного;
• Однократная проверка бдительности машиниста при смене сигнала светофора.

ДКСВ-1-Д

Через 30-40 сек. при следующих условиях:

• Красно-желтый, скорость ниже Vкж;
• Желтый, скорость больше Vкж;
• Красном, скорость ниже 20 км/час;
• Белом.

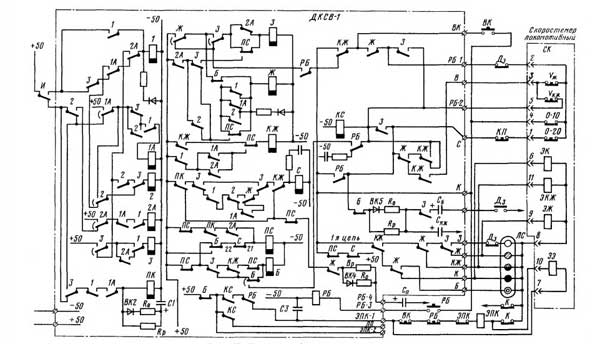

Рис. 1. Принципиальная схема дешифратора ДКСВ-1-Д
