Блок токовой защиты БЭР-1
Блок токовой защиты БЭР-1 предназначен для защиты электроустановки трехфазного ввода от токов перегрузки и короткого замыкания путем выдачи сигналов управления на устройства, отключающие нагрузку.
Функциональные возможности
Сигнал отключения нагрузки блоком токовой защиты БЭР-1 выдается в следующих случаях:
- пусковой ток в любой фазе превышает заданное значение на контролируемом отрезке времени;
- ток нагрузки в любой фазе превышает 1,2 Iн в течение контролируемого времени (кроме времени контроля пускового тока);
- ток нагрузки в любой фазе в любой момент времени (кроме времени контроля пускового тока) превышает 2 Iн.
| Величина питающего тока: | =24 В |
| Значение тока потребления: | 0,12 А |
| Число входных каналов: | 3 |
| Возможные токовые уставки: | Iн±50%(40/30/20/10) |
| Временная задержка подачи исполнительного сигнала: | 0,1 сек |
| Показатель защищенности оболочки: | IP20 |
| Эксплуатационный режим: | -40°С … +85°С |
| Значения габаритных размеров: | 22,8х8,2х20,3 см |
| Вес устройства: | 1,5 кг |
Эксплуатация
Блок БЭР-1 предназначен для работы при температуре окружающего воздуха от -40 до +85 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).

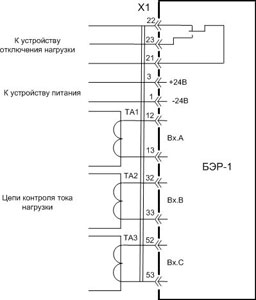

Рис.1. Схема внешних подключений блока БЭР-1
