Блок ручного управления БРУ-1
Блок ручного управления БРУ-1 предназначен для использования в системах промышленной автоматизации производственных процессов в качестве:
- блока ручного задатчика аналогового сигнала.
- блока ручного управления аналоговым исполнительным механизмом (ИМ).
Функциональные возможности
- Аналоговый выходной сигнал 0-5 мА, 0-20 мА, 4-20 мА, 0-10В.
- Ручка управления на передней панели для изменения значения выходного аналогового сигнала.
- Шкала отсчетного устройства на передней панели.
- Светодиодные индикаторы на передней панели:
- подключения питания.
- индикатор наличия тока в выходной цепи.
- Подключение прибора осуществляется с помощью разъема-клеммы на задней панели прибора.
Комплект поставки
Совместно с блоком ручного управления поставляется:
- паспорт - 1 экземпляр;
- руководство по эксплуатации - 1 экземпляр;
- розетка 734-105 - 1 шт.;
- рычаг монтажный - 1 шт.
*Примечание. Руководство по эксплуатации поставляется из расчета 1 экземпляр на каждые 1-4 блока, что поставляются по одному адресу.

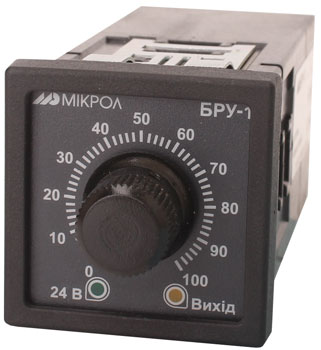

Рис.1. Общий вид блока ручного управления БРУ-1
| Характеристики | Значение |
| Выходной аналоговый сигнал | 0-5 мА (Rн2кОм) 0-20 мА (Rн500 Ом) 4-20 мА (Rн500 Ом) 0-10В (Rн>2 кОм) |
| Максимальная погрешность установки сигнала задания по лимбу потенциометра | ±2% |
| Диапазон изменения установки задания | 0 - 100% |
| Температура окружающей среды | от -40°С до +70°С |
| Напряжение питания | 15-30В постоянного тока |
| Ток потребления | 75 мА |
| Габаритные размеры | 48х48х140 мм; |
| Степень защиты | IP30 |
| Монтажная глубина | 125 мм |
| Масса | 0,16 кг |
Обозначение
Блок ручного управления БРУ-1 обозначается так: БРУ-1-В-У, где
- В - код выходного аналогового сигнала;
- У - напряжение питания.

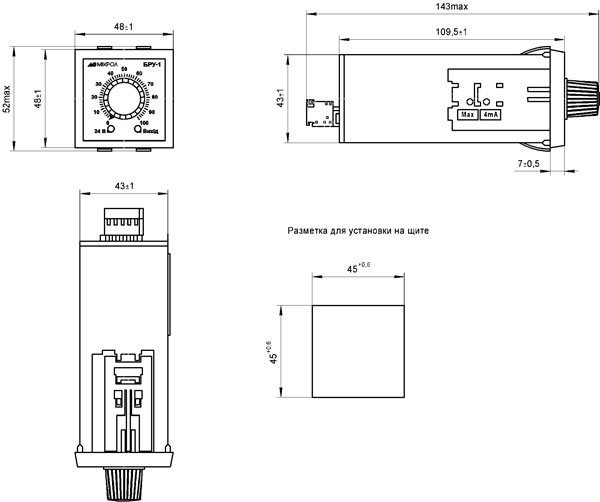

Рис.1. Габаритные размеры блока ручного управления БРУ-1
