Блок индикации БИН2 MK X
Индикационный блок БИН 2MK-X отображает на индикаторном экране параметры токовой нагрузки, а также напряжение электросети и работоспособности узлов связанного аппарата и оповещении светом о запуске защитных механизмов и управляющего блока, включения контактора и контроле цепи контактора.
Исполнение
Состоит из печатной пластины с элементами в коробке из пластмассы. Оснащен индикаторными устройствами, установленные на передней части корпуса:
- жидкокристаллические;
- светодиодные.
Сверху находится переключатель тока. После монтажа блок фиксируется двумя винтами.
Электросхема позволяет выводить на экран и получать сведения про:
- величины токовой нагрузки;
- величины сетевого напряжения;
- запуск защиты от перегруза, достижения максимального тока;
- отказ включения связанного аппарата из-за недостаточного изоляционного сопротивления отходящей кабельной сети;
- включение защитных механизмов, которые предохраняет от короткого замыкания от утечки тока на землю электроцепей 36 B, контролирует изоляцию;
- информация про запуск/отключение блочных устройств дистанционного управления, контактора;
- диагностики цепи контактора.
Сведения выводятся на индикаторы, что расположены вверху корпуса. Устройство оснащено 4 светодиодными и 1 жидкокристаллическим индикаторами, выводящими результаты в две строки.
Одна из них (верхняя) показывает данные по:
- включению максимальной токовой защиты;
- подключению управляющего блочного устройства;
- величине тока нагрузки;
- подключению предохранительной системы от перегруза.
Вторая (нижняя) сообщает про блокировку запуска присоединенного аппарата, включение защитного Б3-2, величину напряжения, диагностику цепи контактора.
Когда поступает напряжение на присоединенный аппарат, индикатор показывает "Напряжение подано" (верхняя строка). Сообщение видно 2 секунды, после чего меняется на величину напряжения (вторая строка).
Диагностика электроцепи контактора в случае положительного результата отображается индикатором "Проверка" и значением напряжения. Если обнаруживается обрыв цепи, индикатор не загорается. Запуск управляющего блока сопровождается сигналом о включении. Если во время работы включается защита, то тип запущенной защиты указывается на экране и загорается красный цвет.
В случае приближения к пороговому сопротивлению кабельной сети загорается надпись на экране и специальный светодиодный индикатор. Для подключения к схеме коммутационного аппарата используется штепсельный соединитель.

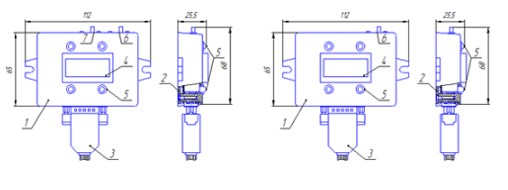

Рис.1 Блок индикации типа БИН2-МК-Х
а) исполнение 32/63, 125/160, 250/315; б) исполнение 32, 63, 250, 400, 800;
- корпус;
- плата с элементами;
- вилка соединителя;
- ЖКИ;
- светодиодные индикаторы;
- переключатель напряжения;
- переключатель тока
| Номинальное напряжение питания блока, В | 12 |
| Диапазон изменения рабочего напряжения | 50..125& % Uном |
| Пределы индикации токовой нагрузки | 0,16...4 Iном |
| Входное сопротивление аналогового входа, кОм, не менее | 33 |
| Точность измерения тока нагрузки, % | 10 |
| Точность измерения напряжения сети, % | 10 |
| Потребляемая мощность блока, Вт, не более | 0,9 |
| Габаритные размеры блока, мм | 112х68х25 |
| Масса блока, кг, не более | 0,11 |
| Температура окружающего воздуха | -10 до +60 С |
| Относительная влажность окружающей среды при температуре +35 | до 100% |
| Вибрационные нагрузки в местах установки блока не должны быть выше первой степени жесткости по ГОСТ 16926.2-90. Воздействие внешних факторов по ГОСТ 17516.1-90 для группы механического исполнения М1 | |
| Климатическое исполнение | УХЛ5 по ГОСТ 15150-69 |
| Расчитан на номинальные токи | 32, 63, 250, 400, 800, 32/63, 63/80, 125/160 и 250/315 А |
Порядок подключения

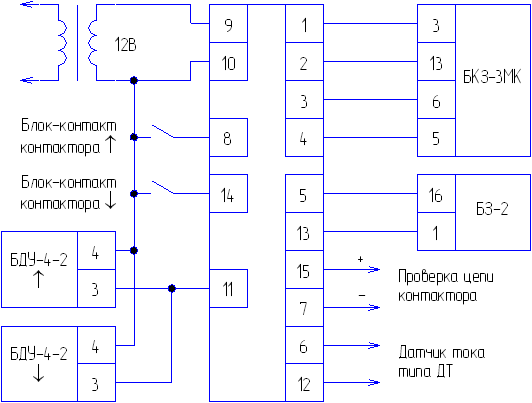

Рис.2 Схема подключения блока БИН2 МК X
На выводы 9 и 10 подается переменное напряжение 12 В питания блока. Выводы 1..4 блока подключаются к блоку БКЗ-3- выводы 5 и 13 – к блоку БЗ-2. К выводам 6 и 12 подключается датчик тока типа ДТ. К выводам 10 и 11 подключаются контакты блока БДУ, а к выводам 8 и 10 подключается блок-контакт контактора. В случае реверсивного исполнения пускателя контакты двух блоков БДУ подключаются к выводам 10, 11 параллельно, а второй контактор подключается к выводам 10, 14. Выводы 7 и 15 подключаются к схеме проверки цепи контактора.
