Блок форсированного включения БФВ-3МК

Блок БФВ-3МК позволяет управлять электромагнитным приводом вакуумного контактора.

Исполнение

Корпус сделан из пластмассы, в нем находится печатная пластина с микроэлементами и штепсель. Прибор легко установить в оборудование, так как на корпусе есть специальный ключ. Для крепления прибора используется винт.

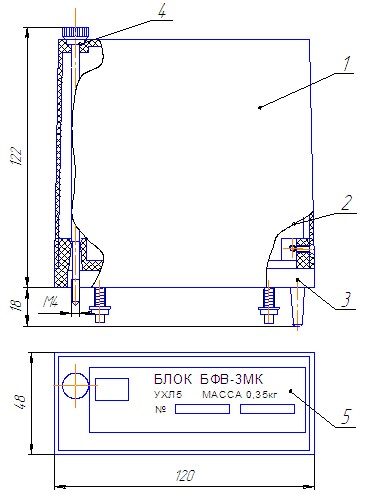

Рис.1 Блок форсированного включения типа БФВ-3МК

1. корпус;
2.  плата с элементами;
3. основание;
4.  винт;
5. наклейка

Функции блока

• форсированный запуск контактора;
• автопереключение катушки в состояние "удерживать";
• стабилизация тока катушки во время состояния "удерживать".

Принцип работы

Симистор БФВ-3МК закрыт в выключенном состоянии. Микроконтроллер устройства реагирует на поступление напряжения логической единицы на разъемные контакты, которое создается при контактном замыкании управляющего блочного устройства:

• открывается триодный тиристор, пропуская переменное напряжение мощностью 36 B на катушку;
• микроконтроллер генерирует частотные импульсные сигналы, они передаются на управляющую микросхему преобразователя, силовые ключи трансформируют их в ток удержания;
• меняется сила тока, используемая силовыми ключами, при смене уровня напряжения, происходит стабилизация текущего значения силы тока нагрузки.

Чтобы остановить процесс, требуется провести размыкание внешнего соединения с управляющим блочным устройством. При этом на микроконтроллер БФВ-3МК поступает логический ноль. В результате чего прекращается подача импульсных сигналов на микросхему управления преобразователем напряжения.

Эксплуатация и установка

При подключении следует тщательно осмотреть прибор, не допускается эксплуатация с механическими повреждениями и без пломбы. Пломба устанавливается после проведения техконтроля изготовителем. Ключ на корпусе дает возможность точно определить место в оборудовании, подключение происходит через штепсель соединителя. Категорически запрещено вскрывать блок в оборудовании.

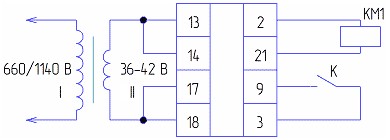

Рис.2 Схема подключения блока БФВ-3МК
