Блок ФК-75М

Артикул:

4131

Обозначение:

Блок фазоконтрольный ФК-75М

Цена по-запросу

Доставка по России и странам ЕАЭС

Варианты оплаты

В наличии

Блок фазоконтрольный ФК-75М используется для контроля наличия фаз в рабочей цепи трехфазного стрелочного привода.

Технические характеристики

Степень защиты блока ФК-75М, обеспечиваемая оболочкой, – ІР30 по ГОСТ 14254.
Габаритные размеры блока ФК-75М – не более 112х87х200 мм.
Масса блока ФК-75М – не более 1,2 кг.
Номинальное напряжение питания блока ФК-75М – 230 В частотой 50 Гц от источника трехфазного переменного тока.
При прохождении по первичным обмоткам трансформаторов переменного тока на выходных клеммах блока ФК-75М (контакты 52 и 53) при нагрузке (1200±60) Ом напряжение блокировки, U_б,
При обрыве цепи одной из фаз переменного тока на выходных клеммах блока ФК-75М (контакты 52 и 53) при нагрузке (1200 ± 60) Ом остаточное напряжение, U_ост,

Рабочий ток,I_р, А	Напряжение блокировки,U_б, В	Напряжение остаточное,U_ост, В, не более
1,0	16 ± 6	1,5
3,0	30 ± 6
5,0	36 ± 8

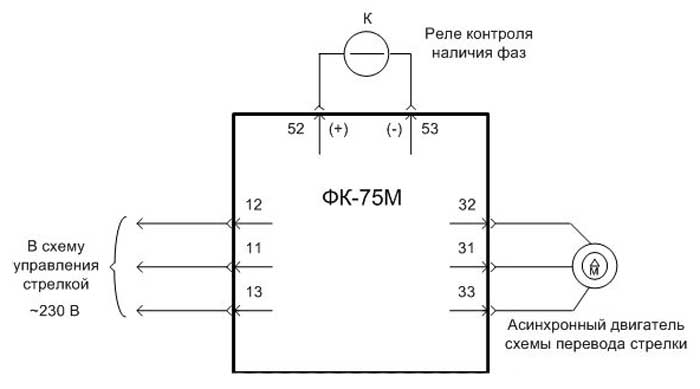

Схема покдлючения ФК-75М

Схема подключения
