Блок БЗУ-П

Производитель:
ООО «ИТЭП»
Наличие:Под заказ
  • Описание

    • Блок защиты и управления пускателем БЗУ-П предназначен для дистанционного управления (ДУ) включением и отключением одиночных механизмов, подключенных к коммутационным аппаратам, а также защиты от аварийных и нестационарных режимов работы подземных электрических сетей с изолированной нейтралью, а также регистрации, хранения, отображения и передачи данных о состоянии и параметрах контролируемых отходящих присоединений.

    Функциональные возможности

    Блок БЗУ-П служит для встраивания в рудничные коммутационные аппараты управления и защиты и обеспечивает выполнение следующих функций:

    • а) защита контролируемого отходящего присоединения:
      • от токов короткого замыкания (с энергонезависимой памятью срабатывания защиты) совместно с датчиками тока типа ДТ;
      • от перегрузки (ТЗП), «опрокидывания» и незавершившегося пуска двигателей;
      • от обрыва фазы;
      • от асимметрии фаз;
      • электрическую блокировку, препятствующую включению электродвигателя при снижении сопротивления изоляции в отходящем участке сети напряжением 380/660/1140 В (контроль изоляции, КИ);
      • предварительный и непрерывный контроль сопротивления изоляции контролируемого присоединения сети напряжением 36 В (РУ-36);
    • б) управление коммутационными аппаратами (модуль блока дистанционного управления, БДУ):
      • дистанционное реверсивное управление включением и отключением одиночных механизмов от поста дистанционного управления;
      • дистанционное реверсивное управление включением и отключением одиночных механизмов по интерфейсу RS-485;
      • защиту от потери управляемости при замыкании и обрыве проводов цепи дистанционного управления;
      • защиту от самовключения при кратковременном (не более 1 с) повышении питающего напряжения до 150 % Uном;
      • включение блока при сопротивлении цепи дистанционного управления до 25 Ом включительно и отключение блока при сопротивлении заземляющего провода передвижных механизмов 50 Ом и выше (величина сопротивления шунтирующего резистора в кнопочном посте равна 47 Ом);
    • в) проверка модулей и защит блока:
      • самоконтроль основного измерительного и вычислительного органа;
      • самоконтроль модуля БДУ;
      • проверку действия МТЗ;
      • проверку действия КИ;
      • проверку действия РУ-36;
    • г) отображение данных на ЖКИ и светодиодных индикаторах:
      • текущей даты и времени;
      • напряжения и тока нагрузки;
      • номинального тока нагрузки;
      • уставки срабатывания МТЗ;
      • состояние модуля БДУ и коммутационных аппаратов;
      • активность модуля передачи данных по интерфейсу RS485;
      • сопротивления изоляции сети 380/660/1140 В;
      • сопротивления изоляции сети 36 В;
      • срабатывания защит: МТЗ и ТЗП, обрыв фазы и асимметрия фаз, КИ и РУ-36 (предварительная и аварийная уставки);
    • д) архивирование срабатывания защит с возможностью вывода на ЖКИ;
    • е) передачу данных в сеть АСУ-ТП шахты (или в компьютер горному диспетчеру) по интерфейсу RS-485 (протокол Modbus RTU) всех данных, отображаемых на ЖКИ блока и светодиодных индикаторах.

    Условия эксплуатации

    Климатическое исполнение – УХЛ5 по ГОСТ 15150-69.

    Степень защиты корпуса блока IР50.

    Блок предназначен для эксплуатации в следующих условиях:

    • температура окружающего воздуха от -10 до +60 °С;
    • относительная влажность окружающей среды до 100% при температуре +35 °С;
    • вибрационные нагрузки в местах установки блока не должны быть выше первой степени жесткости по ГОСТ 16926.2-90. Воздействие внешних факторов по ГОСТ 17516.1-90 для группы механического исполнения М1;
    • рабочее положение блока в пространстве не регламентируется.
    Технические характеристики
    Номинальное напряжение питания блока, В 36
    Частота переменного напряжения питания, Гц 50
    Диапазон изменения напряжения от номинального от 85 до 110%
    Минимальное напряжение удержания от номинального 65%
    Пределы индикации токовой нагрузки 0,1…7 Iном
    Величина уставок контролируемого сопротивления изоляции при номинальном напряжении, кОм
    для силовых цепей напряжением 36 В
    симметричная утечка, кОм на фазу, не менее 4,5±0,5* 6,3±1**
    однофазная утечка, кОм на фазу, не более 3,0±0,5* 4,2±1**
    для силовых цепей напряжением 380 и 660 В 35±1*   110±5**
    для силовых цепей напряжением 1140 В 110±5* 300±10**
    * – уставка «Аварийная»
    ** – уставка «Предупредительная»
    Емкость сети 36 В на фазу от 0 до 0,15 мкФ
    Собственное время срабатывания блока:
    при кратности тока ДТ к току уставки 1,5, мс не более 70
    при перегрузках, равных 6-кратному значению номинального тока защищаемого объекта, с не более 5
    при перегрузках, равных 1,2 номинального тока защищаемого объекта с холодного состояния, мин не более 20
    время запоминания режима перегрузки, мин не менее 2
    Разность амплитуд фазных токов, определяемая как асимметрия фаз (устанавливается в меню), % 12, 16, 20, 25
    Частота включения контактора в час, не более 300
    Коммутационная способность выходных контактов реле

    АС-1: 8А, ~250В

    АС-15: 1,5А, ~240В
    Потребляемая мощность блока, Вт, не более 6
    Габаритные размеры блока (ВxШxГ), мм 100х160х62
    Масса блока, кг, не более 0,75
    Канал передачи данных по интерфейсу RS-485:
    длина линии, км, не более 1,2
    протокол ModbusRTU

    Конструкция блока

    Конструктивно БЗУ-П выполнен в виде корпуса, внутри которого размещены печатные платы с элементами и разъемами. На передней части корпуса установлены жидкокристаллический индикатор (ЖКИ) и светодиодные индикаторы. После установки блок крепится двумя винтами.

    Размеры блока защиты и управления БЗУ-П

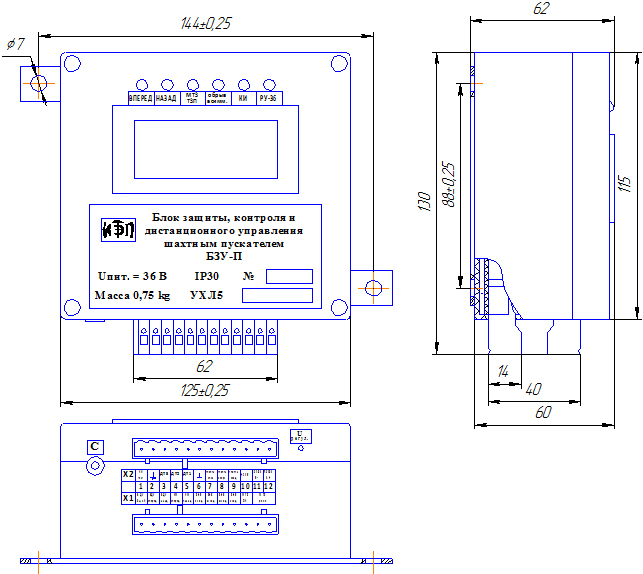

    Рис. 2 Габаритные и установочные размеры блока защиты и управления БЗУ-П

    Питание блока осуществляется от источника питания напряжением 36 В частотой 50 Гц.

    Принцип работы схемы заключается в сборе аналоговых данных (ток нагрузки, напряжение сети, сопротивление изоляции, состояние цепи дистанционного управления) и их обработке по заданным алгоритмам. В результате обработки определяются аварийные и нестационарные режимы работы защищаемых присоединений, осуществляется управление коммутационными аппаратами, отображение обработанной информации на экране ЖКИ, регистрация, хранение и передача её в сеть АСУ-ТП шахты по интерфейсу RS-485 (протокол Modbus) и в компьютер диспетчеру.

    Порядок подключения

    Порядок подключения. Блок подключается к схеме пускателя с помощью вилок (рисунок 3 — схема внешних подключений).

    Схема подключения БЗУ-П

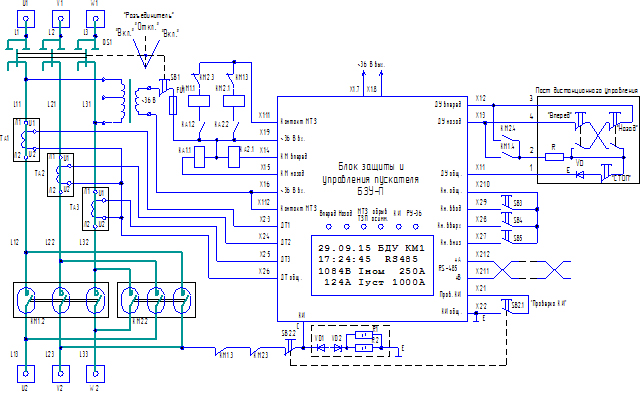

    Рис. 3 Схема подключения БЗУ-П

    Гарантии изготовителя

    • Предприятие-изготовитель гарантирует соответствие блока требованиям конструкторской документации, при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
    • Срок гарантии устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.
    • По истечении гарантийного срока, установленного предприятием-изготовителем и в дальнейшем не реже 1 раза в 2 года, блок должен быть выдан на поверхность для осуществления его полной проверки.

    Комплект поставки

    1. Блок защиты и управления пускателем БЗУ-П — 1 шт.
    2. Гнезда соединителей — 2 шт.
    3. Руководство по эксплуатации — 1 шт.
