Блок БЗ-М
Малогабаритный блок защиты
Малогабаритные штепсельные блоки защиты БЗ-М ограничения уровня коммутационных и атмосферных перенапряжений и скорости возрастания тока и напряжения в электрических цепях сигнализации, блокировки и централизации.
На данный момент выпускаются следующие виды штепсельных блоков защиты: БЗ-1М и БЗ-2М. Отличается данные устройства друг от друга количеством установленных в них электрорадиоэлементов.
Данные устройства выпускаются согласно современных технических требований, были подвергнуты эксплуатационным испытаниям. В результате испытаний было доказано, что БЗ-2М и БЗ-1М – оборудование высокого уровня качества.
Особенности блоков
- БЗ-1М – размножение контактов датчика производиться при помощи двух реле. Так же блок оснащен светодиодами, которые осуществляют световую индикацию срабатывания реле.
- БЗ-2М – фиксация срабатывания и размножение контактов датчика обеспечивается двумя реле. Дополнительно создается сигнал о срабатывании одного из датчиков и несрабатывании другого. Также, как и БЗ-1М, световая индикация срабатывания реле происходит при помощи светодиодов.
Технические характеристики
|
Наименование параметра |
Величина |
|
Напряжение постоянного тока, В |
200 |
|
Напряжение переменного тока, В |
230 |
|
Частота переменного тока, Гц |
50 |
|
Максимальный рабочий ток, А |
5 |
|
Масса, кг не более |
1,35 |
|
Габаритные размеры, мм |
114х89х210 |
Электрическая схема внутренних и внешних соединений

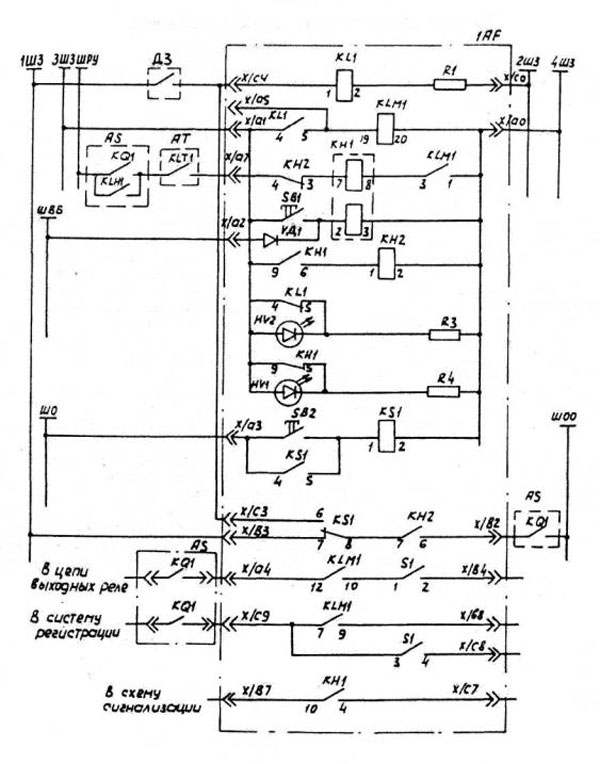

БЗ-1М

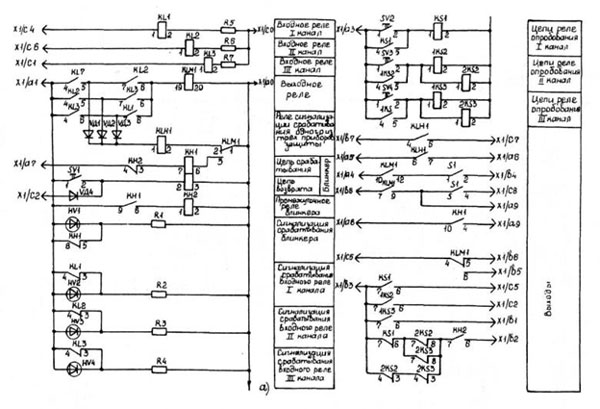

БЗ-2М
