Блок БТЗ-Т
Блок токовой защиты БТЗ-Т предназначен для отключения отходящего присоединения при коротких замыканиях, перегрузках и других аварийных режимах.
Облатсь применения
Блок предназначен для работы в составе взрывозащищенных комплектных устройств ( станций управления, пускателей и др.) в угольных шахтах, в том числе опасных по газу (метану) или пыли.

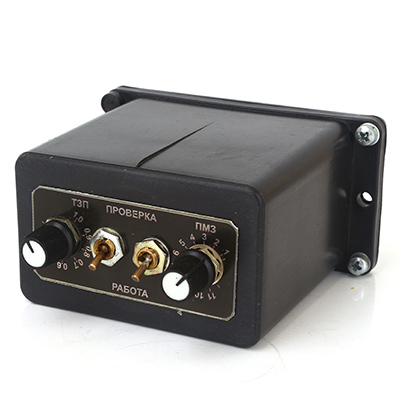

Рис. 1 Общий вид блока БТЗ-Т
Условия эксплуатации
- Климатическое исполнение -УХЛ5 по ГОСТ 15150-69
- Блок предназначен для эксплуатации в следующих условиях:
- номинальные значения климатических факторов по ГОСТ 15543-70 и ГОСТ 15150-69, при этом верхнее значение относительной влажности воздуха 98% при температуре ±35°С;
- положение в пространстве -любое;
- номинальный режим работы - продолжительный.
| Номинальное напряжение питания | 36 В |
| Номинальная частота | 50 Гц |
| Допустимое отклонение напряжения питания | -34...+24% |
| Максимально допустимое превышение напряжения питания (в течении 2 с) | 50% |
| Время срабатывания на отключение, не более | 0,1 с |
| Напряжение контактов исполнительных реле, не более | 120 В |
| Габаритные размеры | 121x65x128 мм |
| Масса, не более | 0,7 кг |
Комплект поставки
- Блок токовой защиты БТЗ-Т - 1 шт.
- Паспорт ИМШБ.656111.010 ПС - 1 экз.
